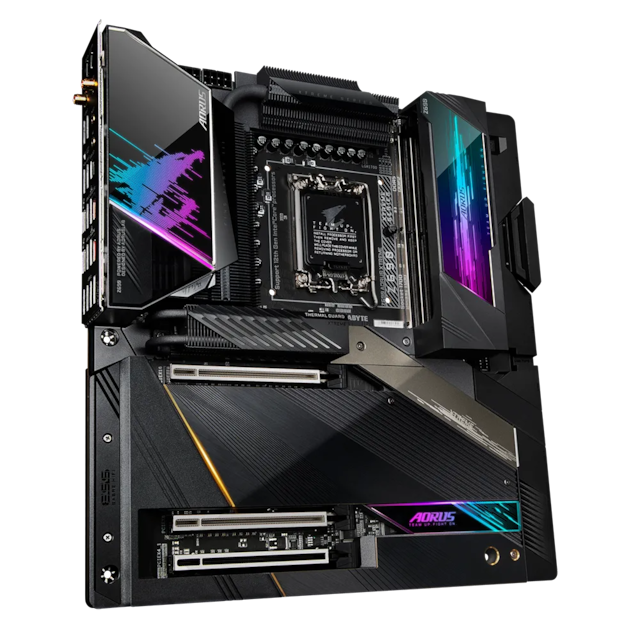

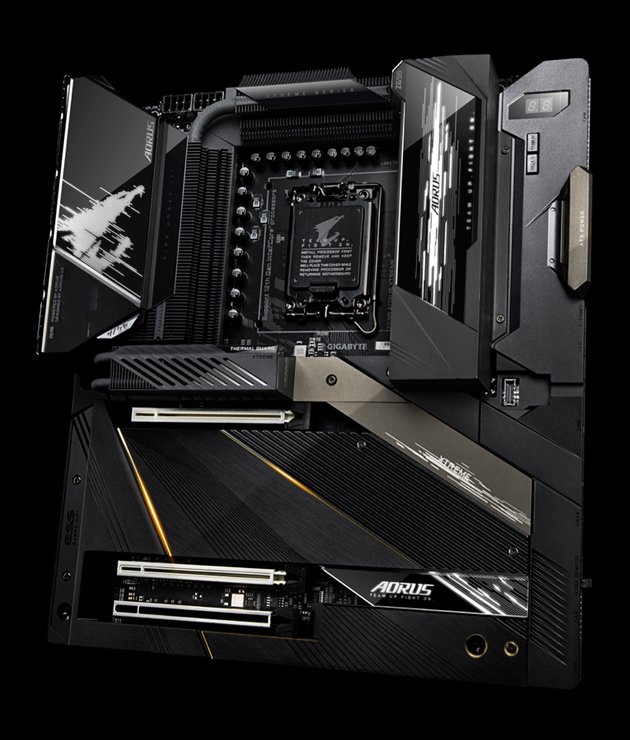

Gigabyte Z690 AORUS XTREME moderkort, LGA1700

Moderkort, E-ATX, DDR5, 3x PCI-E X16, 2x m.2, 4xUSB 3.2, Wi-Fi 6E, Bluetooth

Artikelnummer: 1201738 / Tillverkarens artikelnummer: Z690 AORUS XTREME

More pictures from Gigabyte Z690 AORUS XTREME moderkort, LGA1700

9 499:-
Fri frakt
Inte i lager. 2 st. förväntas att skickas 22 december 2021 (osäkert datum)
Rättningslinjer för produktrecensioner

Z690 AORUS XTREME
DEN NYA KUNGEN AV SPEL



Helt överlägsen med Z690 AORUS spelmoderkort. Den nya kungen av spelplattformarna fortsätter den legendariska AORUS-blodlinjen med den mest robusta strömleveransen och dominerande termiska designen, glorifierad med en komplett minnesöverklockningsteknik som kröner din PC med den bästa Alder Lake-prestandan i all dess spelhärlighet.

Intel® Z690 AORUS-moderkort med Direct 20+1+2-fas digital VRM-design, DDR5 XTREME MEMORY-design, Fins-Array III kylfläns, Direct-Touch värmerör II, NanoCarbon basplatta, M.2 termiskt skydd XTREME, Intel® Thunderbolt 4, ESSential Audio, Intel® WIFI 6E 802.11ax, AQUANTIA® 10GbE LAN

  • Stödjer 12:e generationen av Intel®-seriens processorer
  • Dubbelkanalig icke-ECC obuffrad DDR5, 4 DIMMs.
  • Direct 20+1+2-fas VRM-design med 105A effektsteg* och
  • tantal polymerkondensator
  • DDR5 XTREME MEMORY-design med SMD DIMM och skärmad
  • minnesrouting
  • Termisk reaktiv rustning med NanoCarbon Fins-Array III kylfläns,
  • Direct-Touch värmerör II och NanoCarbon basplatta
  • Inbyggd Intel® Thunderbolt 4
  • Intel® WIFI 6E 802.11ax 2T2R & BT5 med 2x AORUS-antenn
  • Essential USB Hex ljudkort och medföljande Essential USB DAC
  • AQUANTIA® 10GbE BASE-T LAN och Intel® 2,5GbE LAN med
  • cFosSpeed
  • Ultrasnabb NVMe PCIe 4.0 / 3.0 x4 M.2 med termiska skydd
  • XTREME
  • RGB FUSION 2.0 med flerzonig adresserbar LED-ljusshowdesign,
  • stöd för adresserbara LED- och RGB LED-ljusremsor
  • Smart Fan 6 har flera temperatursensorer, hybridfläkthuvuden
  • med FAN STOP (fläktstopp) och bullerljuddetektering
  • Q-Flash Plus uppdaterar BIOS utan att installera CPU, minne och grafikkort

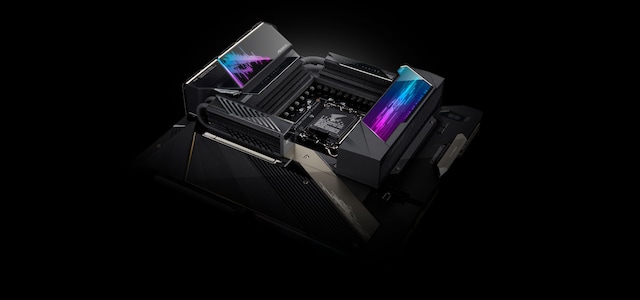

Direct Digital VRM-design

För att säkerställa maximal Turbo Boost och överklockningsprestanda för den nya generationen av Intels CPU, utrustar GIGABYTE Z690-serien den bästa VRM-designen som någonsin byggts med komponenter av högsta kvalitet.

GIGABYTE Z690-moderkort fungerar med kommande PCIe 5.0-enheter, som förväntas uppnå dubbel bandbredd jämfört med de nuvarande PCIe 4.0-enheterna. För att uppnå hög hastighet och bibehålla god signalintegritet, använder GIGABYTE R&D-kretskortet låg impedans för att ge maximal prestanda.

Optimering av hybridkärnor
Med ny Intel Hybrid-teknik skapar GIGABYTE exklusivt två nya "CPU-uppgraderingar" i BIOS-profiler för att kunna hantera olika användarscenarier, genom att justera P-Core och E-Core aktivering och spänningspolicy.

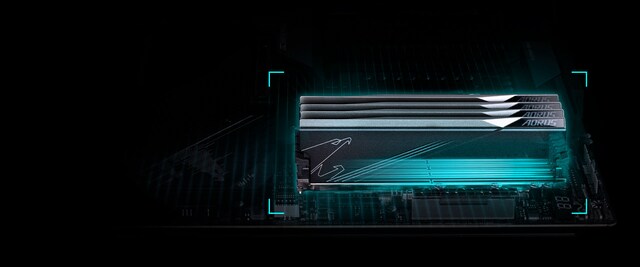

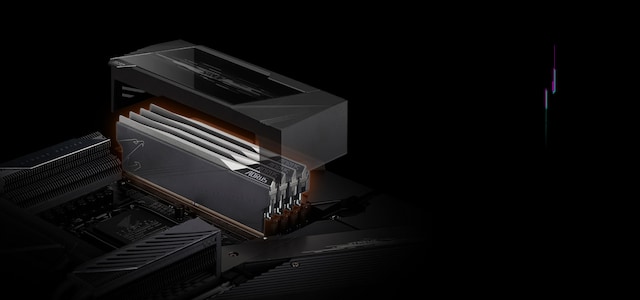

XTREME MEMORY
GIGABYTE Z690 moderkort har den senaste DDR5-arkitekturen och XMP 3.0-kapacitet. Den nya DDR5-minnestekniken ger 50 % mer bandbredd för plattformen och ökar systemets prestanda drastiskt genom att implementera olåst inbyggd DDR5-spänning, Xtreme Memory-routing och en pålitlig SMD-slot. Utöver hårdvaru-uppgraderingarna ger det användarvänliga användargränssnittet full funktionalitet, vilket ger en högre överklockning med exklusiv DDR5-inställningskapacitet.

Stöd för DDR5 XMP upp till 6600 MHz och längre*
AORUS erbjuder en testad och beprövad plattform som garanterar god kompatibilitet med profiler upp till 6600 MHz och högre. Allt användare behöver göra för att uppnå denna prestandaökning är att säkerställa att deras minnesmodul är XMP-kapabel och att XMP-funktionen är aktiverad och påslagen på deras AORUS-moderkort.

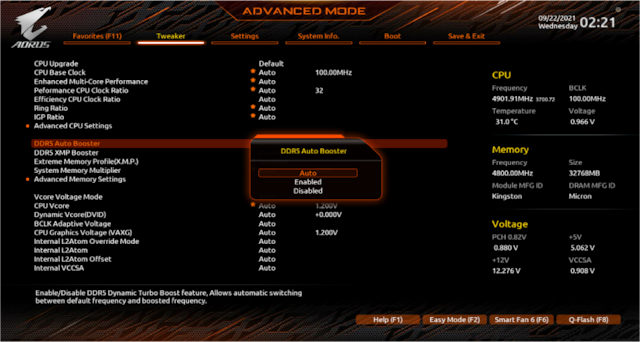

DDR5 Auto Booster

Öka automatiskt den inbyggda DDR5-frekvensen till 5000 MHz medan systemet är utsatt för hård belastning, med ett enda klick.

DDR5 minnesuppgradering

GIGABYTE BIOS erbjuder fördefinierade och återhämtningsbara profiler för användare, för att enkelt få högre prestanda. Profilerna är baserade på en databas som skapas genom att kontrollera varje minnes-IC- och PMIC-leverantör, för att optimera modulerna så att de kan frigöra sin fulla potential. Detta är en tidsbesparande funktion för att manuellt konfigurera överklockade DDR5-minneskit.

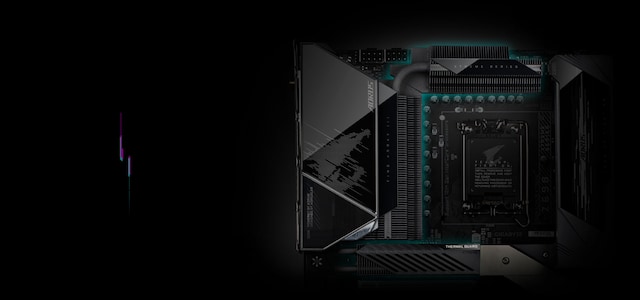

TERMISKT REAKTIVT HÖLJE

GIGABYTE Z690-seriens moderkorts obegränsade prestanda garanteras av innovativ och optimerad termisk design för att säkerställa bästa CPU, chipset, SSD-stabilitet och låga temperaturer vid full belastningsapplikation och spel.

Direct-Touch värmerör II

Med ett extra stort 8 mm värmerör, tillverkat av en ny tillverkningsprocess som minskar gapet mellan värmerör och kylfläns, hjälper det nya Direct-Touch värmeröret II till att överföra värme till MOSFET.

Fins-Array III med NanoCarbon-beläggning

Fins-Array III uppgraderade sin termiska prestanda genom att använda nya förlängda, ojämna fenor som inte bara ökar ytan med otroliga 900 % jämfört med traditionella kylflänsar, utan som också förbättrar den termiska effektiviteten med ett bättre luftflöde och värmeväxling.

Aluminiumhölje

IO-höljet är tillverkat av aluminium och anslutet till Fins-Array för att stödja den allmänna MOSFET-värmeavledningen.

9 W/mK Termisk dyna

Genom att använda 1,5 mm tjockare 9 W/mK termiska konduktivitetsdynor kan den överföra 5X mer värme jämfört med traditionella termiska dynor på samma tid.

NanoCarbon Basplatta

Ett tunt lager av NanoCarbon täcker basplattan genom elektrostatisk vidhäftning, för att förbättra den termiska strålningsförmågan.

Fins-Array III

GIGABYTEs nya generation Fins-Array III levererar den ultimata termiska prestandan, genom att använda förlängda, ojämna fenor för att fylla allt tillgängligt utrymme och ökar ytarean avsevärt. En bit av Fins-Array III kylflänsyta är större än 2 fullstora ATX-moderkortskretskort, vilket ökar den termiska effektiviteten och värmeväxlingsprestandan enormt.

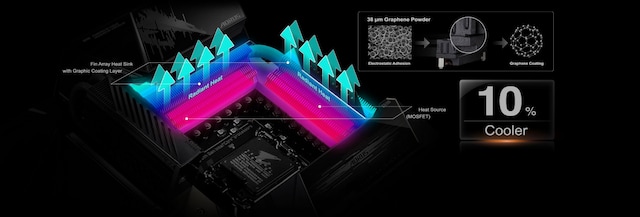

NanoCarbon-belagd Fin Array kylfläns

När CPU:erna blir mer kraftfulla vid ultrahög prestanda, så blir VRM-modulerna hetare. De är de första inom industrin som använder NanoCarbon som beläggningsmaterial för att förbättra den termiska strålningen, vilket påskyndar värmeavledningen. Nanocarbon täcker kylflänsen genom elektrostatisk vidhäftning. Beläggningsmaterialet täcker hela kylflänsen med 200 μm tjocklek. På så sätt avleds värmen snabbare. Testerna visar 10 % svalare temperatur med NanoCarbon-beläggningen.

Xtreme termiskt skydd

Höghastighets-SSD M.2 kommer att generera enorm värme under intensiv läs-/skrivoperation. Det termiska skyddet XTREME är den ultimata termiska M.2 SSD-lösningen som utrustar all GPU-kylnivåteknik, inklusive Fins-Array, värmerör och NanoCarbon, för att säkerställa en obehindrad SSD-prestanda.

3 % svalare genom implementering av PCB-design med 2X kopparbeläggning

Genom att använda 2X kopparbeläggning på PCB inre skikt sänker man komponenternas temperatur med minst 3 %, genom att PCB förvandlas till en supertunn kopparkylare i PCB-storlek som effektivt avleder värmen från komponenterna på grund av dess höga värmeledningsförmåga och lägre impedans.

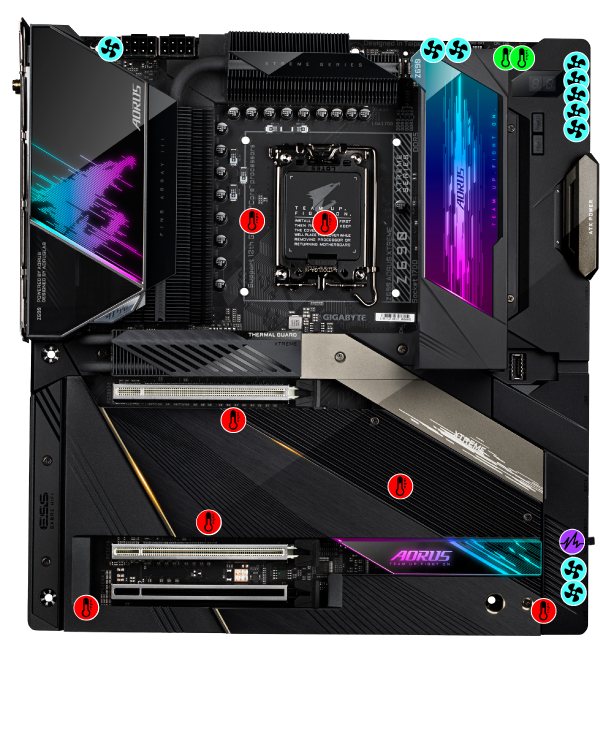

SMART FAN 6

Smart Fan 6 innehåller flera unika kylfunktioner som säkerställer att speldatorn behåller sin prestanda, samtidigt som den förblir sval och tyst. Multipla fläkthuvuden kan stödja PWM/DC-fläkten och pumpen, och användare kan enkelt definiera varje fläktkurva baserat på olika temperatursensorer över hela linjen, via ett intuitivt användargränssnitt.

Stöd för hög ström
Varje fläkthuvud stödjer PWM- och DC-fläktarna samt vattenkylningspumpen, och upp till 24W (12V x 2A) med överströmsskydd
Precisionskontroll
7 temperatur-/fläkthastighetskontrollpunkter för exakt fläktkurva
Dual Curve-läge
Dubbelt läge med lutning/trappa för olika användarscenarion
Fan Stop
Fläkten kan stanna helt under användarens angivna temperaturpunkt

ANSLUTNINGSMÖJLIGHETER

GIGABYTE Z690-seriens moderkort låter dig uppleva ultimat anslutningsflexibilitet och blixtsnabb dataöverföringshastighet med nästa generations nätverk, lagring och WIFI-anslutning.

Nästa generations Intel Thunderbolt™ 4

Thunderbolt™ 4 – den snabbaste 40 Gb/s single-kabelanslutningen

Drivs av Intels egen Thunderbolt-controller, det nya Thunderbolt™ 4-protokollet som är tillgängligt via två USB Type-C®-kontakter på den bakre I/O-panelen på GIGABYTE Z690 AORUS XTREME. Moderkortet ger en oöverträffad single-kabelbandbredd på upp till 40 Gb/s - vilket är två gånger mer än USB3.2 Gen2x2! Denna otroliga ökning av bandbredd tillsammans med stöd för olika protokoll som DisplayPort 1.4a* och kompatibilitet med USB4-standard, som är bakåtkompatibel med USB 3.2 Gen1 and USB 2.0 öppnar upp en värld av nya möjligheter.

Seriekoppling av flera enheter

Stöd för DisplayPort 1.4 gör Thunderbolt™ 4 till ett måste för alla entusiaster. Z690 AORUS XTREME kan stödja två skärmar i 4K-upplösning vid 60 FPS eller en skärm i 8K-upplösning. Dessutom har Thunderbolt™ 4 över USB Type-C® revolutionerande branschförsta funktioner som Power Delivery 2.0, USB4-specifikation, och möjligheten att koppla ihop upp till 10 enheter tack vare Z690 AORUS XTREME:s dubbla USB Type-C ®-portar.

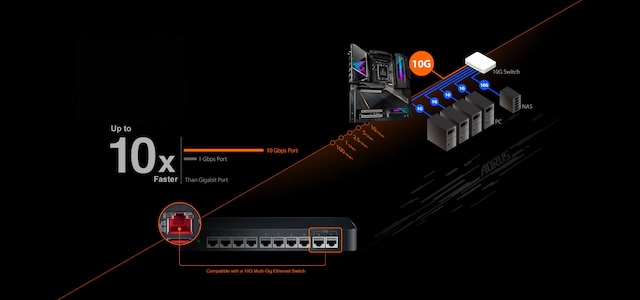

AQUANTIA® 10 GbE BASE-T-nätverk

Nästa generations multi-spel

AQUANTIA® AQC113C är en högpresterande, bakåtkompatibel, med 10GBASE-T/ 5GBASE-T/ 2.5GBASE-T/ 1000BASE-T/ 100BASE-TX Ethernet Controller som kan ge upp till 10 GbE nätverksanslutning, med 10 gånger snabbare överföringshastigheter jämfört med allmänna 1GbE-nätverk och som är perfekt designad för mediacenter, arbetsstationer och spelare.

Intel 802.11ax WIFI 6E

Intels senaste trådlösa lösning 802.11ax WIFI 6E med ett nytt dedikerat 6GHz-band, möjliggör trådlös gigabitprestanda, ger smidig videoströmning, en bättre spelupplevelse samt få avbrutna anslutningar och hastigheter upp till 2,4Gbps*. Dessutom har Bluetooth 5 en räckvidd som är 4X jämfört med BT 4.2 och snabbare överföring.

Fördelen med WIFI 6E

  • Dedikerat spektrum i 6GHz-band för mindre störningar
  • 5,5X genomströmning än 802.11ac 1x1*
  • 4X bättre nätverkskapacitet, inga trafikstockningar, särskilt i täta områden med många enheter
  • Ökad nätverkseffektivitet för en bättre användarupplevelse

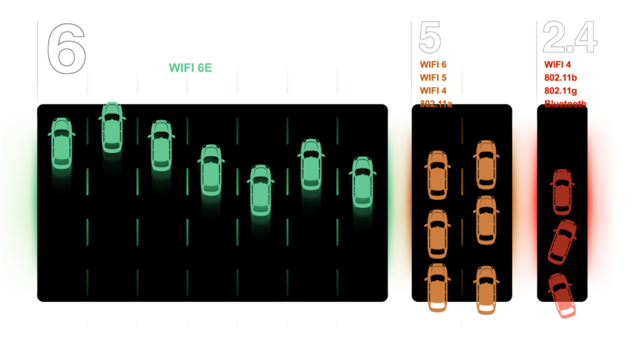

WIFI 6E Fördel

Spektrumstockning är ett stort problem i WIFI-miljöer nuförtiden, eftersom så många enheter använder befintliga 2,4 GHz och 5 GHz spektrums, och detta orsakar en opålitlig anslutning och lägre hastighet. WIFI 6E är utökad standard till WIFI 6, och den använder ett dedikerat 6GHz-band som inte bara ger en helt ny frekvens för att överföra data utan också ett rymligt spektrum för framtida enheter. Med WIFI 6E kan användare njuta av en snabbare anslutning och starkare signal än tidigare.

ANVÄNDARANPASSNING

GIGABYTEs moderkort innehåller flera användbara och intuitiva program för att hjälpa användare att kontrollera alla aspekter av moderkortet, samt erbjuder en anpassningsbar ljuseffekt med enastående estetik som kan anpassas efter din unika personlighet.

Flerzonig ljusshowdesign

Nu erbjuder vi mer LED-anpassning än någonsin tidigare. Användare kan verkligen anpassa sin PC till att representera deras livsstil. Med fullt RGB-stöd och ett omdesignat RGB Fusion 2.0-program har användaren fullständig kontroll över lysdioderna som omger moderkortet. OBS: De avbildade ljuseffekterna är endast avsedda för demonstrationsändamål. De faktiska ljuseffekterna kan variera beroende på modell.

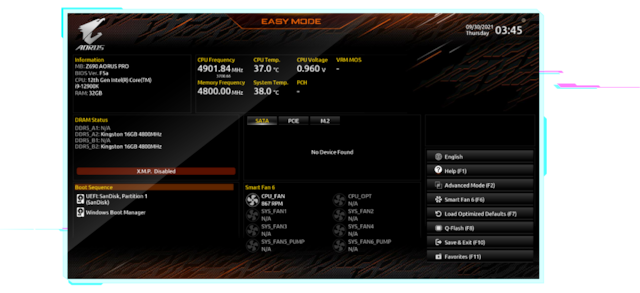

Nytt användargränssnitt

Det helt nya EASY MODE visar viktig hårdvaruinformation på en sida, inklusive CPU-klocka, minne, lagring, fläkt.

Ändringslogg

Lista alla ändringar innan du sparar och avslutar bios. Kolla snabbt igenom de övergripande inställningsändringarna.

Mina favoriter

Lägg till objekt som används ofta i favoritmenyn, för snabb åtkomst.

Intuitiv lastlinjekurva

Visar tydligt kalibreringsinställningen för varje belastningslinje i ett intuitivt kurvdiagram.

Lagringsinformation

Visar alla typer av lagringsinformation inklusive SATA, PCIE och M.2-gränssnitt.

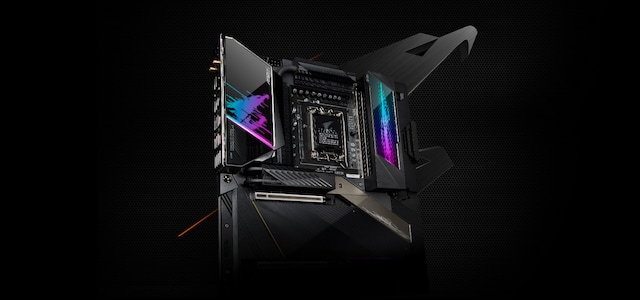

ULTRA DURABLE

GIGABYTE Ultra Durable™ har lång hållbarhet och har genomgått en högkvalitativ tillverkningsprocess. GIGABYTEs moderkort använder de bästa komponenterna och förstärker alla kortplatser för att göra var och en av dem solida och hållbara.

Q-Flash Plus

Uppdatera BIOS enkelt utan att installera CPU, minne och grafikkort.

Med GIGABYTE Q-Flash Plus behöver du inte installera CPU, minne och grafikkort eller gå in i BIOS-menyn för att flasha BIOS. Ladda ner och spara en ny BIOS-fil (byt namn till gigabyte.bin) på USB-minnet och tryck sedan på den dedikerade Q-Flash Plus-knappen så är du igång!

Allmänt
Producentens garanti (månader) 36
Typ av produkt Moderkort - utökad ATX
Kretstyp Intel Z690
Processor-socket LGA1700-uttag
Maximalt antal processorer 1
Kompatibla processorer Core i5, Core i7, Core i9 (stöder 12:e generationens Intel Core)
RAM som stöds
Maximal storlek 128 GB
Teknik DDR5
Bussklocka 5200 MHz (O.C.), 5400 MHz (O.C.), 5600 MHz (O.C.), 5800 MHz (O.C.), 6000 MHz (O.C.), 4000 MHz, 4800 MHz, 6200 MHz (O.C.), 6400 MHz (O.C.), 6600 MHz (O.C.)
Stöder Ram Integrity Check Icke ECC, ECC (kör i icke-ECC-läge)
Registrerad eller buffrad Ej buffrad
Egenskaper Minnesarkitektur med dubbel kanal, stödda ECC-moduler körs i icke-ECC-läge, Intel Extreme Memory Profiles (XMP) 3.0
Ljud
Typ Stereo
Standarder som följs HD-ljud, DTS Sound Unbound
LAN
Nätverksstyrenhet Marvell AQC113C / Intel AX210
Nätverksgränssnitt 10 Gigabit Ethernet, 2.5 Gigabit Ethernet, 802.11a/b/g/n/ac/ax, Bluetooth 5.2
Expansion/Anslutning
Expansionskortplatser 1 x CPU
4 x DIMM 288-stift
1 x PCIe 5.0 x16 (x16-läge (x8-läge om PCI Express 3,0 x8-ittag är upptaget))
1 x PCIe 3.0 x16 (x8-läge)
1 x PCIe 3.0 x16 (x4-läge)
Lagringsgränssnitt SATA-600 -kontakter: 4 x 7 pin Seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5
PCIe 4.0 -kontakter: 3 x M.2
SATA-600 / PCIe 4.0 -kontakter: 1 x M.2
Gränssnitt 2 x Thunderbolt 4/USB-C Gen2
1 x LAN (10Gigabit Ethernet)
1 x LAN (2.5Gigabit Ethernet)
10 x USB 3.2 Gen 2
1 x ljudutgång - mini-jack
1 x mikrofon - mini-jack
1 x TOSLINK
Interna gränssnitt 4 x USB 3.2 Gen 1 - header
1 x USB-C Gen 2x2 - header
4 x USB 2.0 - header
Strömkontakter 24-pin kontakt för huvudström, 2 x 8-stifts ATX12V-kontakter
Egenskaper
BIOS-typ AMI
BIOS-egenskaper WfM 2.0 support, UEFI BIOS, SMBIOS 2.7-support, DMI 2.7-support, ACPI 5.0-support
Hårdvaruövervakning CPU kärntemperatur, chassistemperatur, varvräknare för CPU-fläkt, varvräknare för chassifläkt, systemspänning, överhettningsskydd för CPU, CPU-ledarspänning, flödeshastighet för kylvatten, varning om defekt fläkt
Hårdvaruegenskaper Q-Flash, On/Off Charge, Ultra Durable, AMD CrossFireX-tekniksupport, AMD Quad CrossFireX-tekniksupport, Clear CMOS-knapp, Q-Flash Plus, Game Boost, Intel Optane Memory Ready, RGB FUSION 2.0, GIGABYTE Smart Fan 6, Thermal Reactive Armor, Shielded Memory Routing, NanoCarbon Fins-Array III Heatsink and Direct Touch Heatpipe II, ESS 9280AC SABRE HiFi DAC, 2 x ESS 9080 SABRE HiFi DAC, 20+1+2 Phase Power Design
Diverse
Inkluderade tillbehör ESSential USB DAC
Medföljande programvara Norton Internet Security, @BIOS, EasyTune, Xpress Install, cFosSpeed, GIGABYTE Fast Boot, GIGABYTE Smart Backup
Standarder som följs DisplayPort 1.4, HDCP 2.3
Bredd 30.5 cm
Djup 28.5 cm
