ASRock Z690M-ITX axe Moderkort

LGA 1700, Mini-ITX, DDR4, 1x PCIe 5.0 x16, 1x m.2, 4xUSB 3.2, WiFi 6E, Bluetoot

Artikelnummer: 1202013 / Tillverkarens artikelnummer: Z690M-ITX ax

More pictures from ASRock Z690M-ITX axe Moderkort

2 899:-
Fri frakt
Köp nu - betala om 3 månader!
Delbetala från 200:- per mån se priser
17 st i lager (2-3 vardagar leveranstid)

ASRock Z690M-ITX axe Moderkort, LGA1700


  • Stödjer 12:e generationens Intel® Core™-processorer (LGA1700)
  • 8-fas Dr.MOS Power Design
  • Stödjer DDR4 5000MHz (OC)
  • 1 PCIe 5.0 x16
  • Alternativ för grafikutgång: HDMI, DisplayPort
  • Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
  • 4 SATA3
  • 1 Hyper M.2 (PCIe Gen4 x4)
  • 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
  • 2 USB 3.2 Gen2x2 Type-C (1 Främre, 1 Bakre)
  • 4 USB Bakre 3.2 Gen2
  • 2 USB Främre 3.2 Gen1
  • Dragon 2.5G LAN, Intel® Gigabit LAN
  • 802.11ax (WiFi 6E) + Bluetooth

Optimerad VRM-design

Dr. MOS

Dr.MOS är den integrerade effektstegslösningen som är optimerad för synkron buck-set-down spänningstillämpning! Jämfört med traditionella diskreta MOSFET:er levererar den intelligent högre ström för varje fas, vilket ger förbättrade termiska resultat och en överlägsen prestanda.

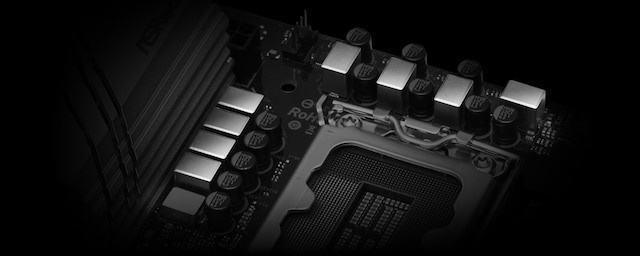

8 Power Phase Design

Med robusta komponenter och en helt smidig strömleverans till processorn. Dessutom erbjuds oöverträffade överklockningsmöjligheter och en förbättrad prestanda med den lägsta temperaturen, även för avancerade spelare.

8-lagers PCB

8-lagers PCB ger stabila signalspår och kraftformer som ger lägre temperatur och högre energieffektivitet för minnesöverklockning! Således kan den stödja de senaste minnesmodulerna med den mest extrema minnesprestandan!

PCIe 5.0 + Surface-Mount Tech
Jämfört med konventionella PCIe-kortplatser i DIP-stil förbättrar PCIe-kortplatsen i SMT-typ signalflödet och maximerar stabiliteten under hög hastighet, vilket är ett viktigt genombrott för att fullt ut stödja belysningshastigheten för den senaste PCIe 5.0-standarden.
Denna senaste PCI Express 5.0 kan uppnå en hisnande bandbredd på 128 GBps, och frigöra den fulla potentialen hos framtida avancerade grafikkort.

Nahimic Audio
Oavsett om du använder hörlurar, ett headset, externa eller interna högtalare, via USB, WiFi, analog utgång eller till och med HDMI, så erbjuder Nahimic Audio den mest engagerande lyssningsupplevelsen som är levande och rik på detaljer.

POLYCHROME RGB
Detta moderkort har inbyggda RGB-headers och en adresserbar RGB-header som gör att moderkortet kan anslutas till kompatibla LED-enheter som remsor, CPU-fläktar, kylare, chassi och så vidare. Användare kan också synkronisera RGB LED-enheter över Polychrome RGB Sync-certifierade tillbehör för att skapa sina egna unika ljuseffekter

Höghastighets M.2-lösning
Detta moderkort kan rymma flera M.2-lagringsenheter, varav en kan stödja PCI Express 4.0 M.2 SSD, samt prestera dubbelt så snabbt jämfört med den tidigare 3:e generationen, vilket ger en blixtsnabb dataöverföring.

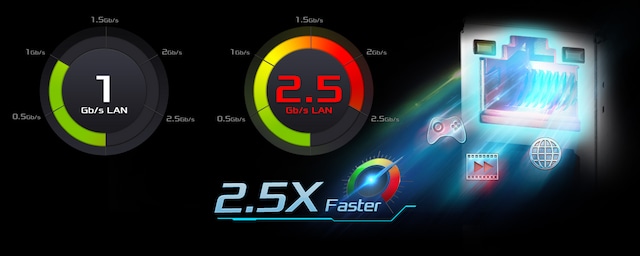

Dragon 2,5 Gb/s LAN
Den intelligenta LAN-plattformen på 2,5 Gb/s är byggd för maximal nätverksprestanda för att möta de höga kraven från hemnätverk, innehållsskapare, onlinespelare och högkvalitativ strömmande media. Öka nätverksprestandan upp till 2,5 gånger bandbredden jämfört med standard gigabit Ethernet, för att få en snabbare och kompromisslös anslutningsupplevelse för spel, filöverföringar och säkerhetskopiering.

Wi-Fi 6E 802.11ax
WiFi 6E-tekniken har utökats till det helt nya 6GHz-spektrumbandet, vilket ger mer WiFi-kapacitet och ger en ännu bättre och snabbare internettrafik. Förutom att leverera högre hastigheter, förbättrar WiFi 6E även lägre latency och stödjer servicenivåer som motsvarar 5G-nätverk.

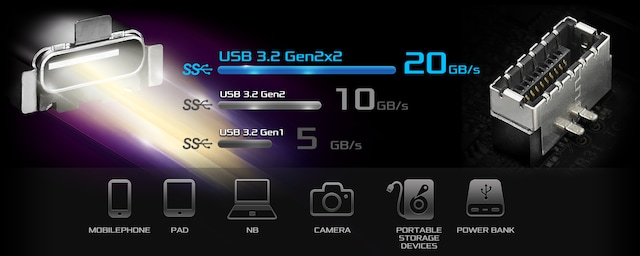

USB 3.2 Gen2x2 20Gbps (fram + bak)
Den senaste USB 3.2 Gen2x2 Type-C levererar upp till 20 Gbps dataöverföringshastighet, vilket är 2x så snabbt som föregående generation och ger ett blixtrande snabbt dataöverföringsgränssnitt med en vändbar USB Type-C-design som passar kontakten åt båda hållen.

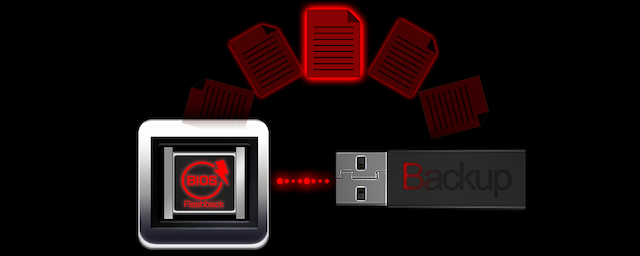

BIOS Flashback
Få den mest bekväma BIOS-flashen med bara ett enkelt klick. Användare kan enkelt uppnå det senaste BIOS-stödet med USB och strömförsörjning, ingen CPU, RAM eller andra komponenter krävs.

Allmänt
Producentens garanti (månader) 24
Typ av produkt Moderkort - mini ITX
Kretstyp Intel Z690
Processor-socket LGA1700-uttag
Maximalt antal processorer 1
Kompatibla processorer (stöder 12:e generationens Intel Core)
EAN 4710483936180
RAM som stöds
Maximal storlek 64 GB
Teknik DDR4
Bussklocka 5000 MHz (O.C.)
Stöder Ram Integrity Check Icke ECC, ECC (kör i icke-ECC-läge)
Registrerad eller buffrad Ej buffrad
Egenskaper Minnesarkitektur med dubbel kanal, Intel Extreme Memory Profiles (XMP) 2.0, stödda ECC-moduler körs i icke-ECC-läge
Ljud
Typ HD-ljud (8 kanaler)
Audio Codec Realtek ALC897
Standarder som följs HD-ljud
LAN
Nätverksstyrenhet Intel I219V / Dragon RTL8125BG
Nätverksgränssnitt Bluetooth, Gigabit Ethernet, 2.5 Gigabit Ethernet, 802.11a/b/g/n/ac/ax
Expansion/Anslutning
Expansionskortplatser 1 x CPU
2 x DIMM 288-stift
1 x PCIe 5.0 x16
1 x M.2 socket (för fjärrlös modul)
Lagringsgränssnitt SATA-600 -kontakter: 4 x 7 pin Seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5
PCIe 4.0 -kontakter: 1 x M.2 - RAID 0 / RAID 1 / RAID 5
SATA-600 / PCIe 4.0 -kontakter: 1 x M.2 - RAID 0 / RAID 1 / RAID 5
Gränssnitt 1 x HDMI
1 x DisplayPort
4 x USB 3.2 Gen 2
1 x USB-C Gen2x2
1 x LAN (2.5Gigabit Ethernet)
2 x USB 2.0
1 x ljudutgång - mini-jack
1 x mikrofon - mini-jack
1 x ljudingång - mini-jack
1 x LAN (Gigabit Ethernet)
Interna gränssnitt 2 x USB 2.0 - header
1 x USB-C Gen 2x2 - header
2 x USB 3.2 Gen 1 - header
1 x ljud - header
Strömkontakter 24-pin kontakt för huvudström, 8-pin ATX12V-kontakt
Egenskaper
BIOS-typ AMI
BIOS-egenskaper UEFI BIOS, SMBIOS 2.7-support, stöd för ACPI 6,0
Hårdvaruövervakning CPU kärntemperatur, chassistemperatur, varvräknare för CPU-fläkt, varvräknare för chassifläkt, systemspänning, överhettningsskydd för CPU, CPU-ledarspänning
Viloläge/väckning Wake on LAN (WOL)
Hårdvaruegenskaper 8 Phase Power Design, ASRock Instant Flash, ASRock Internet Flash, Digi Power Design, ESD Protection, Energy Efficient Ethernet 802.3az, Preboot eXecution Environment (PXE), ASRock Easy Driver Installer, 8 Layer PCB, ASRock A-Tuning, ASRock Full Spike Protection, ASRock APP Shop, ASRock Super Alloy, High Density Glass Fabric PCB, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Easy RAID Installer, Sapphire Black PCB, Dr.MOS MOSFET, Nahimic Audio Enhacer, ASRock Live Update, ASRock EZ Mode, Nichicon 12K Black Caps, ASRock Steel Slots, Premium 60A Power Choke, Intel Turbo Boost Max Technology 3.0, ASRock Full Coverage M.2 Heatsink, ASRock Hyper M.2, Intel Hybrid Technology
Diverse
Inkluderade tillbehör 2 x M.2-skruvar, 2 x ASRock WiFi 2.4/5/6 GHz Antennas
Medföljande kablar 2 x Seriell ATA-kabel
Medföljande programvara Drivrutiner och hjälpprogram, ASRock A-Tuning, Antivirus (provversion), Google Chrome Browser, Google ChromeToolbar, ASRock Polychrome SYNC, ASRock Dragon 2.5G LAN Software
Standarder som följs FCC, EuP Ready, ErP Ready, DisplayPort 1.4, HDCP 2.3
Bredd 17 cm
Djup 17 cm
