| Produktlinje | Gigabyte |
|---|---|

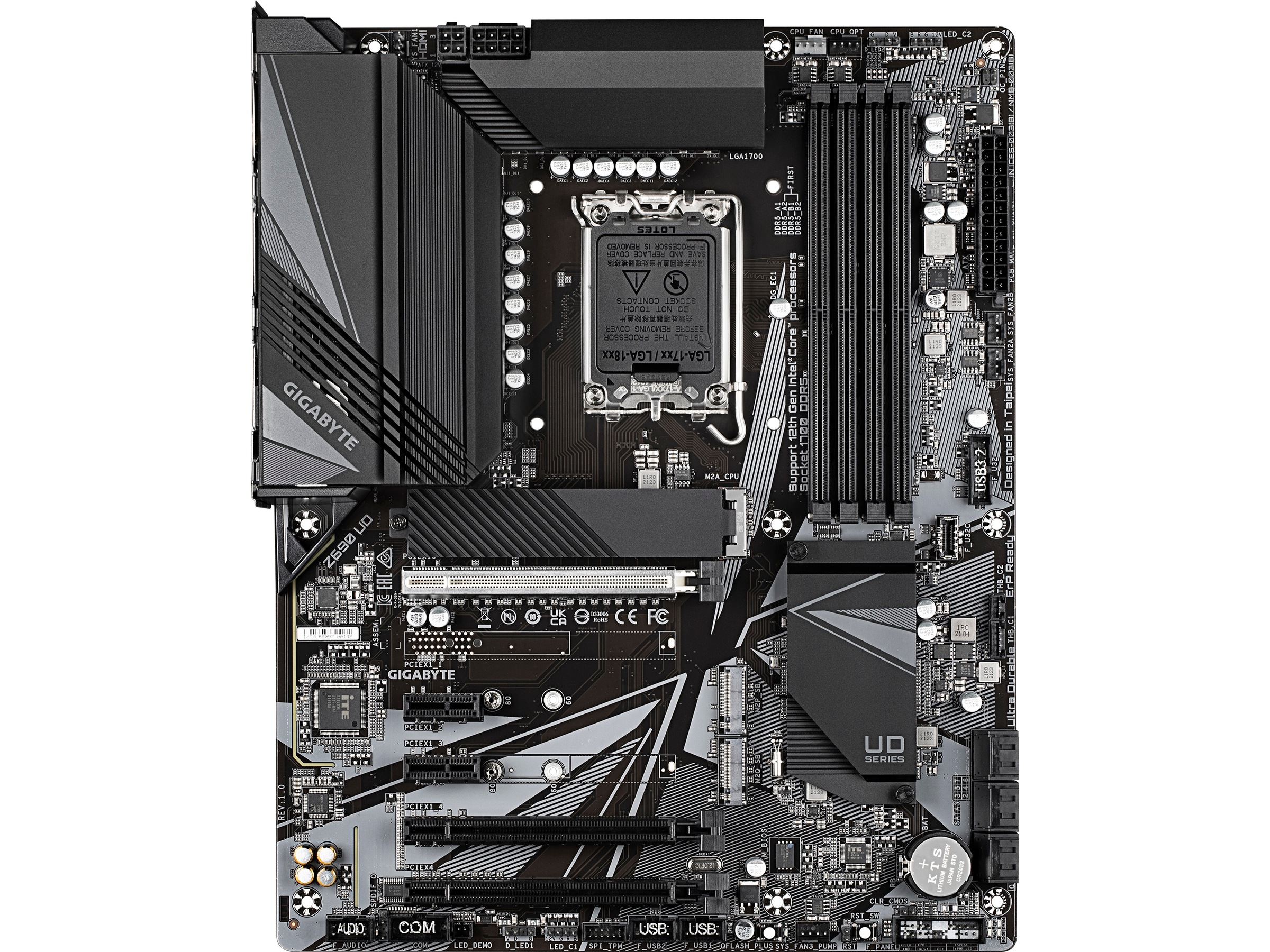

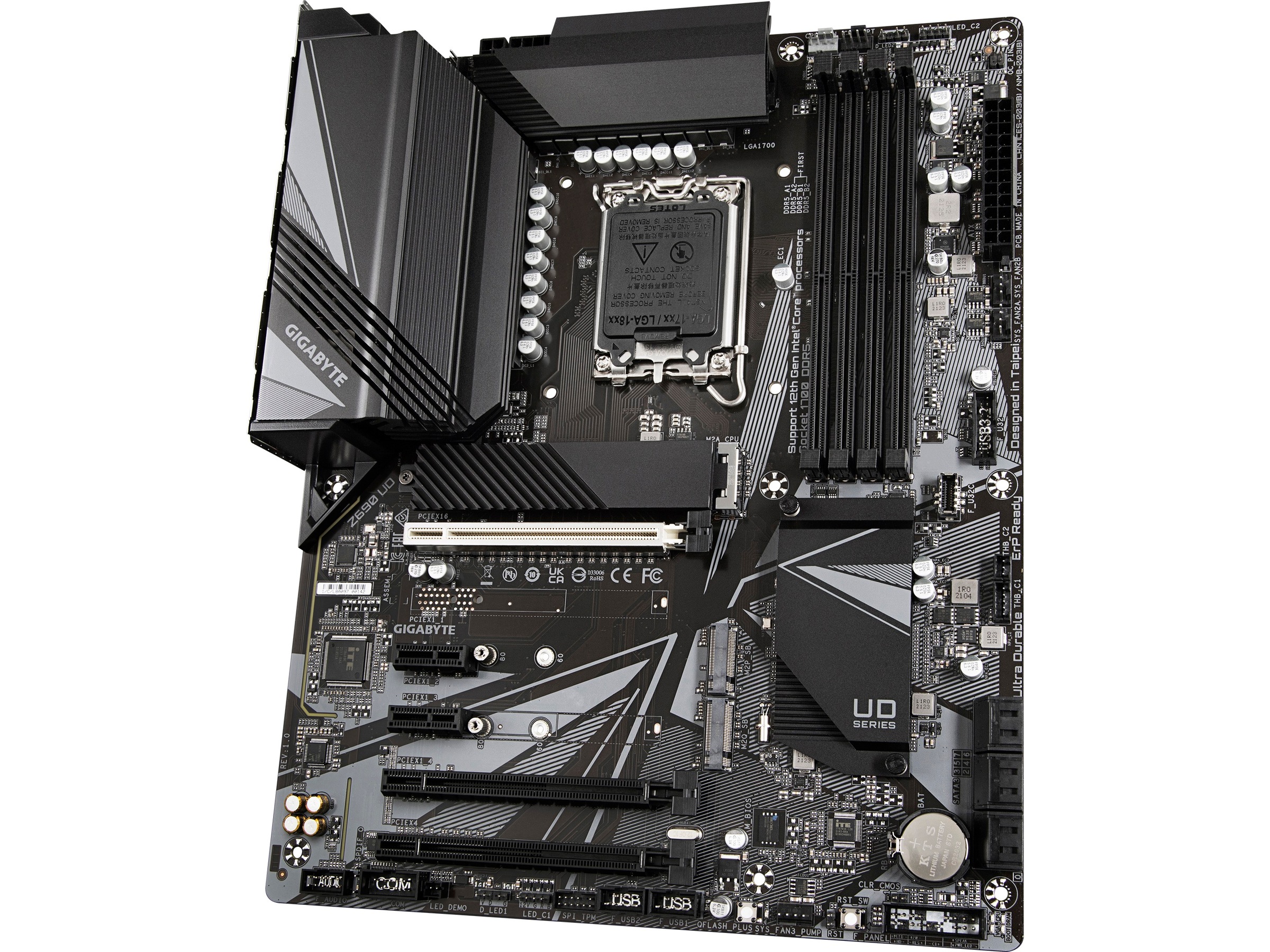

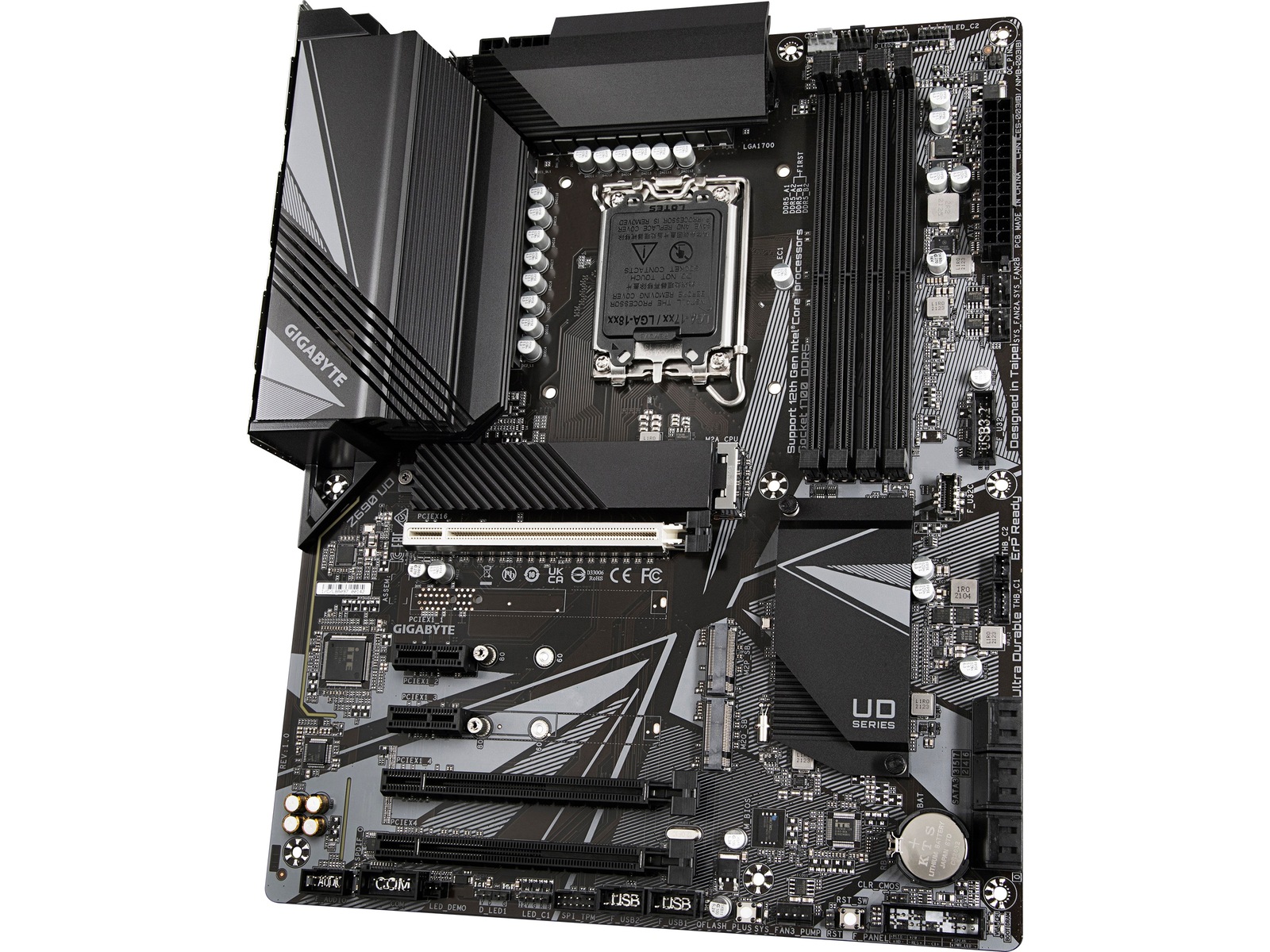

| Modell | Z690 UD |
| Producentens garanti (månader) | 36 |
| EAN | 4719331827922 |
| Processor-socket | LGA1700-uttag |
|---|---|
| Formfaktor | ATX |
| RAM-teknik som stöds | DDR5 SDRAM |
| RAM-kortplatser | 4 DIMM-kortplatser |
| Kompatibla processorkommentarer | Stöder 12:e generationens Intel Core |
| Kretstyp | Intel Z690 |
| RAM som stöds (registrerad eller buffrad) | Ej buffrad |
| Stöder Ram Integrity Check | Icke ECC, ECC (kör i icke-ECC-läge) |
| RAM-hastighet som stöds | 5800 MHz (O.C.), 5400 MHz (O.C.), 4800 MHz, 4000 MHz, 5200 MHz (O.C.), 6000 MHz (O.C.), 5600 MHz (O.C.) |
| Kompatibla processorer | Core i5, Core i7, Core i9 |
| Strömkontakter | 24-pin kontakt för huvudström, 8-pin ATX12V-kontakt, 4-pin ATX12V-kontakt |
| BIOS-typ | AMI |
|---|---|
| BIOS-egenskaper | SMBIOS 2.7-support, WfM 2.0 support, UEFI BIOS, ACPI 5.0-support, DMI 2.7-support |
| Hårdvaruegenskaper | Intel Optane Memory Ready, M.2 Thermal Guard, Q-Flash, Solid Pin Power Connectors, GIGABYTE Smart Fan 6, Ultra Durable, On/Off Charge, AMD Quad CrossFireX-tekniksupport, 16+1+2 Phase Power Design, Game Boost, RGB FUSION 2.0, Q-Flash Plus, AMD CrossFireX-tekniksupport, Audio Noise Guard |
| Hårdvaruövervakning | Flödeshastighet för kylvatten, Chassistemperatur, överhettningsskydd för CPU, CPU-ledarspänning, Varvräknare för CPU-fläkt, Varning om defekt fläkt, CPU kärntemperatur, Systemspänning, Varvräknare för chassifläkt |
| USB/FireWire-portkonfiguration (aktiv) | 1 x USB-C Gen 2x2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 4 x USB 2.0 |
|---|---|
| Lagringsportar | 6 x SATA-600 (RAID), 3 x M.2 |
| USB/FireWire-portkonfiguration (sidhuvud) | 1 x USB-C Gen 1 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0 |
| USB/FireWire | USB-C Gen1, USB 3.2 Gen 2, USB-C Gen 2x2, USB 3.2 Gen 1 |
| Lagring | M.2-uttag, Serial ATA-600 (RAID) |
| Typ | Grafikadapter (CPU krävs) |
|---|
| Standarder som följs | HD-ljud |
|---|---|
| Typ | Ljudkort |
| Ljud | High Definition Audio (8-kanalig) |
| Nätverk | 2.5 Gigabit Ethernet |
|---|---|
| Datalänkprotokoll | Fast Ethernet, Gigabit Ethernet, 2.5 Gigabit Ethernet |
| Produkttyp | Moderkort |
|---|---|
| Standarder som följs | DisplayPort 1.2, HDCP 2.3 |
| Egenskaper | Stödda ECC-moduler körs i icke-ECC-läge, Intel Extreme Memory Profiles (XMP), Minnesarkitektur med dubbel kanal |
|---|
| Expansionskortplatser | 1 x CPU, 1 x PCIe 3.0 x16 (x4-läge), 2 x PCIe 3.0 x1, 1 x PCIe 3.0 x16 (x1-läge), 4 x DIMM 288-stift, 1 x PCIe 5.0 x16 |
|---|
| Lagringsgränssnitt | PCIe 4.0 -kontakter: 3 x M.2, SATA-600 -kontakter: 6 x 7 pin seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5 |
|---|

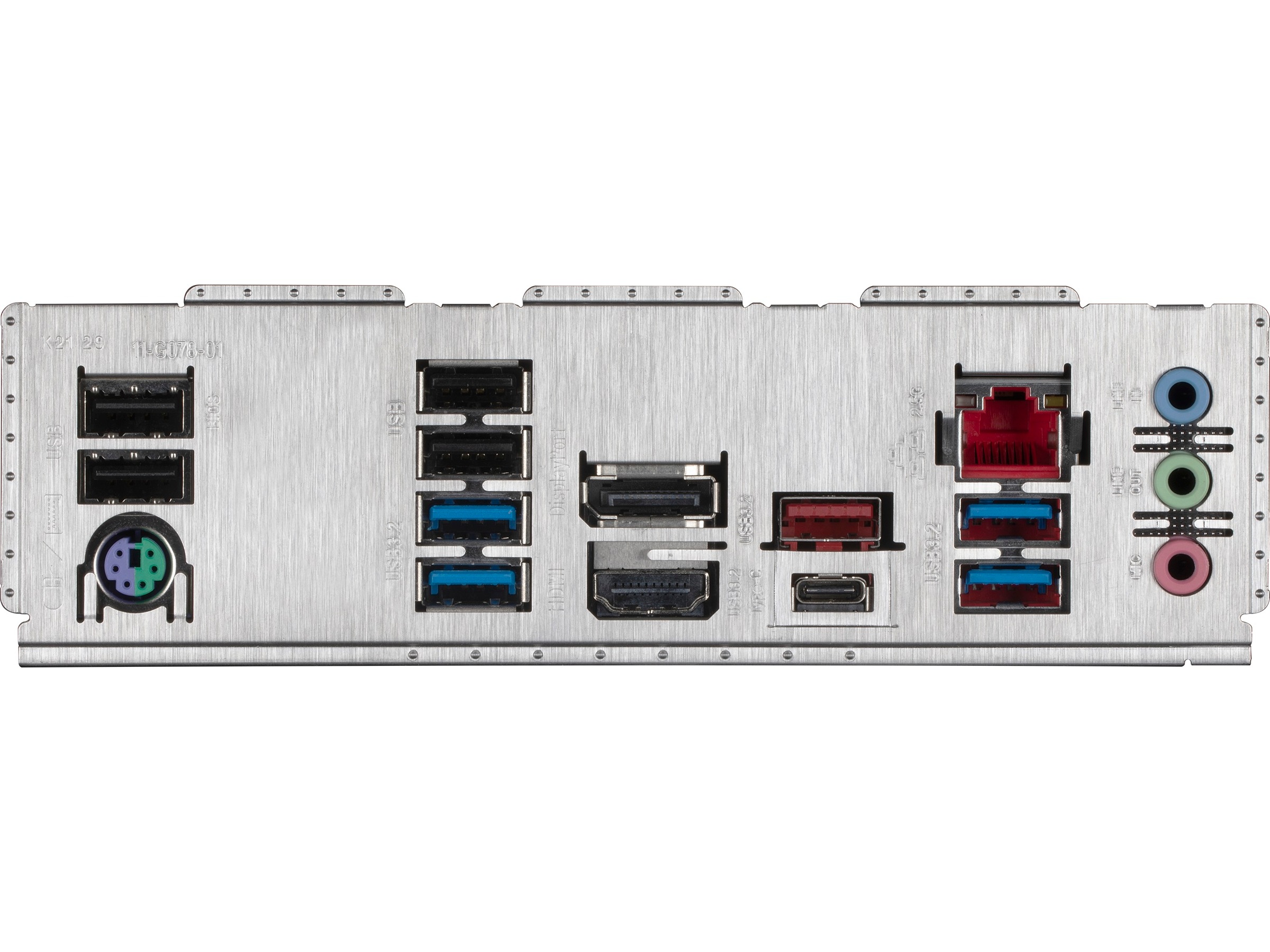

| Gränssnitt | 1 x USB-C Gen2x2, 1 x ljudingång - mini-jack, 1 x ljudutgång - mini-jack, 1 x PS/2-tangentbord/mus, 4 x USB 2.0, 4 x USB 3.2 Gen 1, 1 x LAN (2.5Gigabit Ethernet), 1 x HDMI, 1 x DisplayPort, 1 x USB 3.2 Gen 2, 1 x mikrofon - mini-jack |
|---|
| Interna gränssnitt | 1 x USB-C Gen 1 - header, 1 x SPDIF-ut - header, 1 x ljud - header, 2 x USB 3.2 Gen 1 - header, 2 x Thunderbolt - header, 1 x seriell - header, 4 x USB 2.0 - header |
|---|
| Programvara inkluderad | Norton Internet Security, GIGABYTE Fast Boot, EasyTune, Xpress Install, Realtek Gaming LAN Bandwidth Control, GIGABYTE Smart Backup, @BIOS, GIGABYTE App Center |
|---|
