Artikelnummer:
1200995
/ Tillverkarens artikelnummer:
Z690 UD AX
4719331827861
1200995
1200995
4719331827861

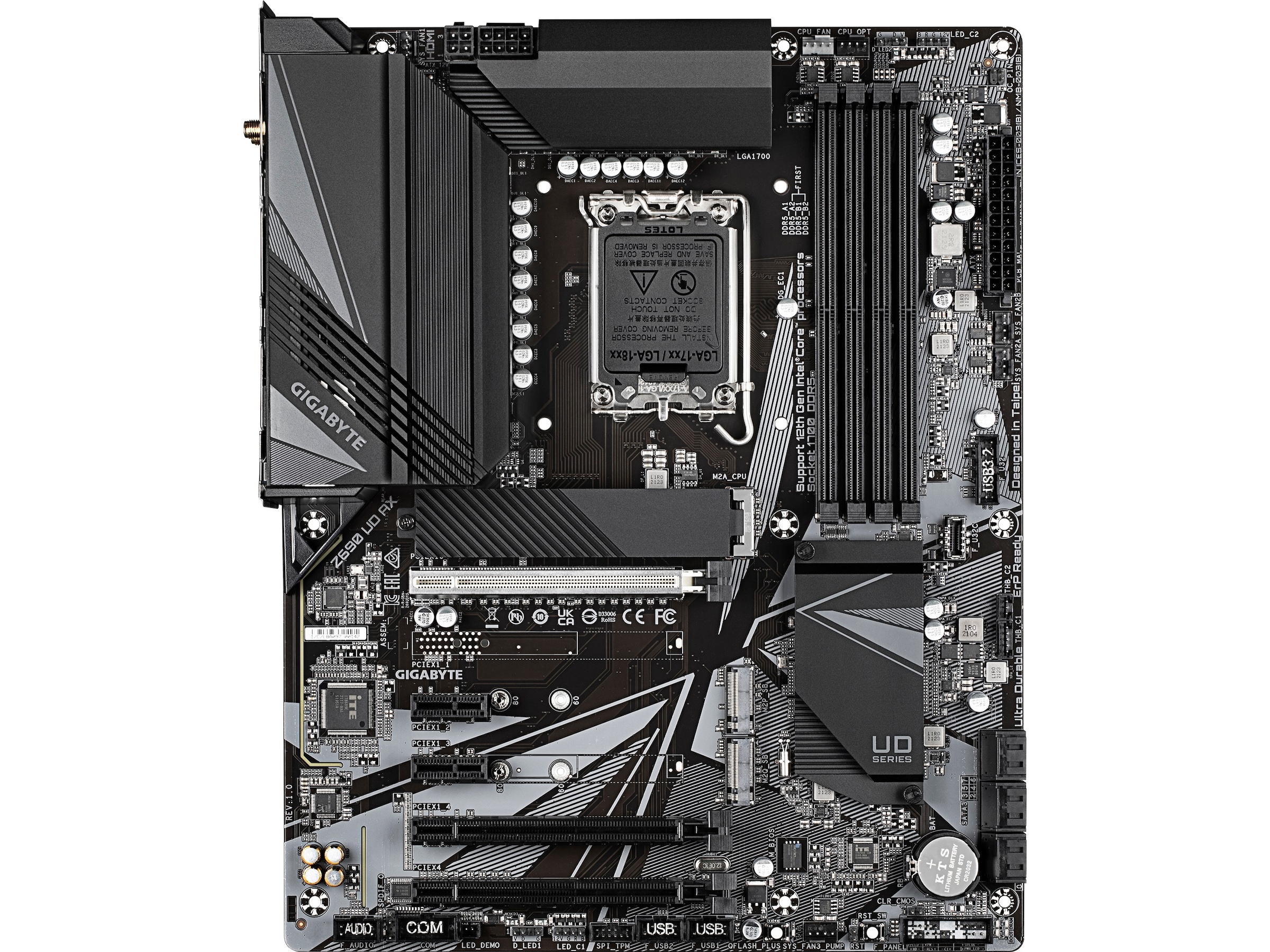

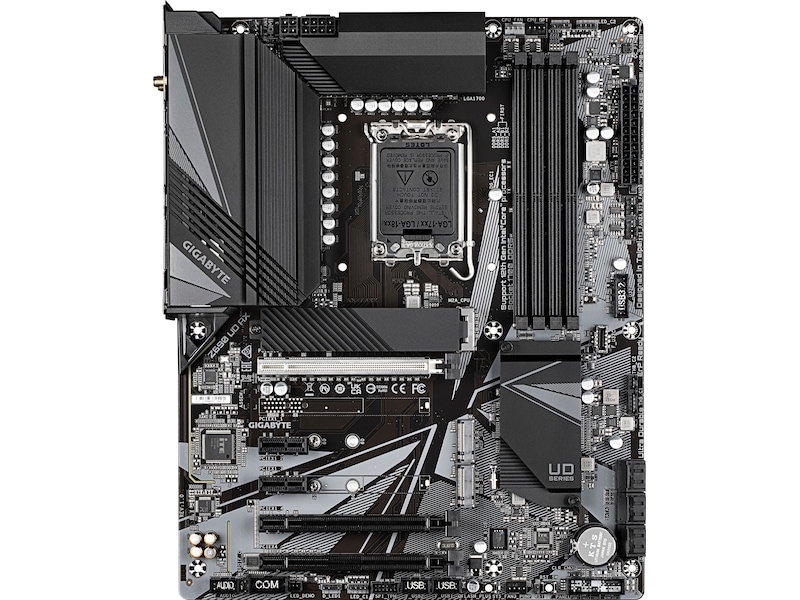

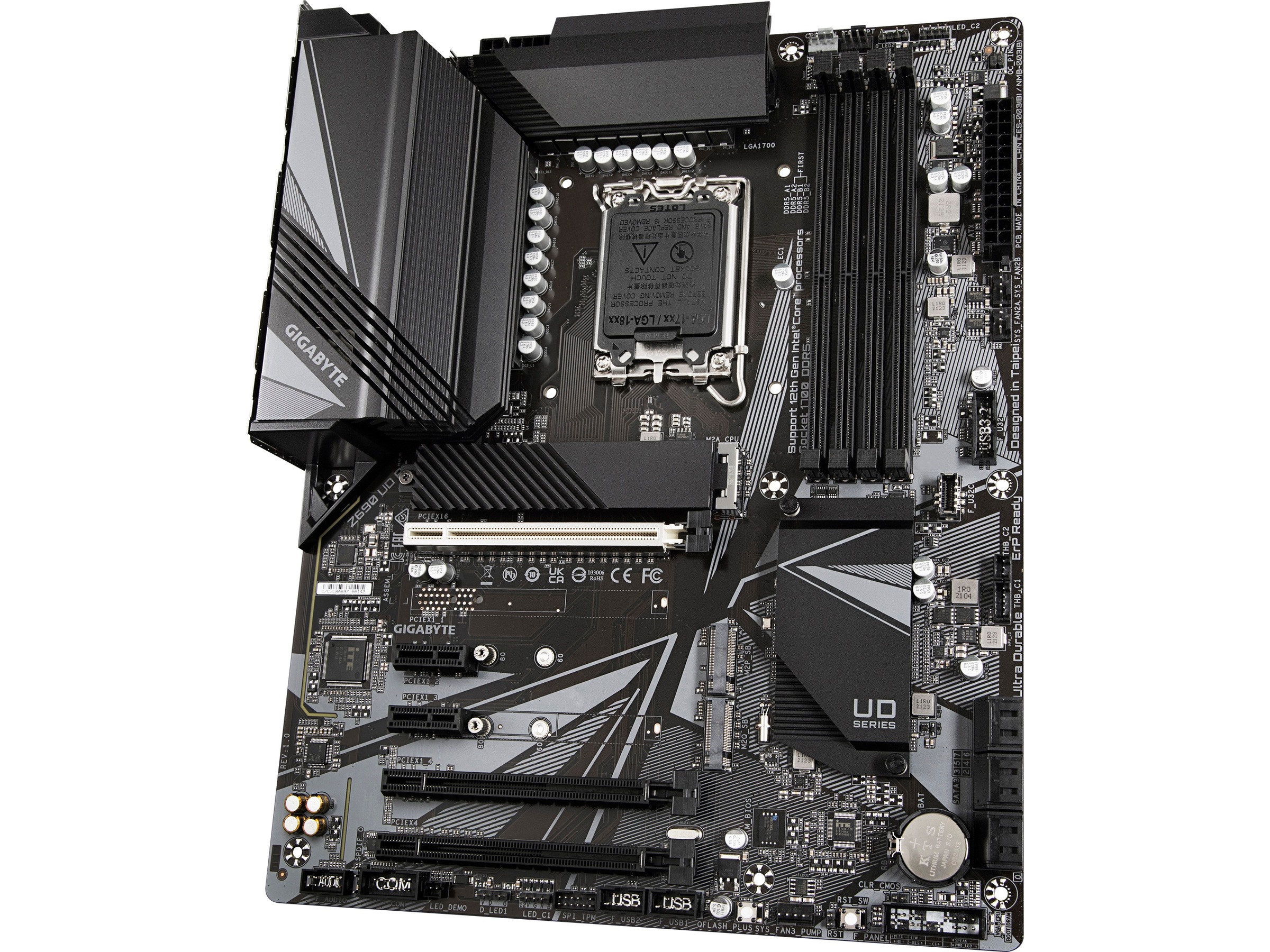

Z690 UD AX
Allmänt
| Modell |
Z690 UD AX |
| Produktlinje |
Gigabyte |
| Producentens garanti (månader) |
36 |
| EAN |
4719331827861 |
Moderkort
| Kretstyp |
Intel Z690 |
| RAM-teknik som stöds |
DDR5 SDRAM |
| RAM-kortplatser |
4 DIMM-kortplatser |
| Kompatibla processorkommentarer |
Stöder 12:e generationens Intel Core |
| Formfaktor |
ATX |
| RAM som stöds (registrerad eller buffrad) |
Ej buffrad |
| Processor-socket |
LGA1700-uttag |
| RAM-hastighet som stöds |
5400 MHz (O.C.), 5800 MHz (O.C.), 4800 MHz, 6000 MHz (O.C.), 4000 MHz, 5600 MHz (O.C.), 5200 MHz (O.C.) |
| Kompatibla processorer |
Core i7, Core i9, Core i5 |
| Strömkontakter |
8-pin ATX12V-kontakt, 24-pin kontakt för huvudström, 4-pin ATX12V-kontakt |
| Stöder Ram Integrity Check |
ECC (kör i icke-ECC-läge), Icke ECC |
Moderkortegenskaper
| BIOS-typ |
AMI |
| Hårdvaruövervakning |
Flödeshastighet för kylvatten, Chassistemperatur, överhettningsskydd för CPU, CPU kärntemperatur, CPU-ledarspänning, Varvräknare för chassifläkt, Varning om defekt fläkt, Varvräknare för CPU-fläkt, Systemspänning |
| Hårdvaruegenskaper |
Intel Optane Memory Ready, Q-Flash, Shielded Memory Routing, RGB FUSION 2.0, GIGABYTE Smart Fan 6, 16+1+2 Phase Power Design, AMD Quad CrossFireX-tekniksupport, M.2 Thermal Guard, On/Off Charge, AMD CrossFireX-tekniksupport, Q-Flash Plus, Game Boost |
| BIOS-egenskaper |
DMI 2.7-support, WfM 2.0 support, UEFI BIOS, SMBIOS 2.7-support, ACPI 5.0-support |
Gränssnitt
| Lagringsportar |
6 x SATA-600 (RAID), 3 x M.2 |
| USB/FireWire-portkonfiguration (aktiv) |
1 x USB-C Gen 2x2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 4 x USB 2.0 |
| USB/FireWire-portkonfiguration (sidhuvud) |
1 x USB-C Gen 1 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0 |
| Lagring |
Serial ATA-600 (RAID), M.2-uttag |
| USB/FireWire |
USB 3.2 Gen 2, USB-C Gen 2x2, USB-C Gen1, USB 3.2 Gen 1 |
Videoutgång
| Typ |
Grafikadapter (CPU krävs) |
Ljudutgång
| Standarder som följs |
HD-ljud |
| Ljud |
High Definition Audio (8-kanalig) |
| Typ |
Ljudkort |
Diverse
| Produkttyp |
Moderkort |
RAM
| Egenskaper |
Intel Extreme Memory Profiles (XMP), Minnesarkitektur med dubbel kanal, Stödda ECC-moduler körs i icke-ECC-läge |
Nätverk
| Nätverk |
802.11a/b/g/n/ac/ax, Bluetooth 5.2, 2.5 Gigabit Ethernet |
| Datalänkprotokoll |
IEEE 802.11n, Gigabit Ethernet, Bluetooth 5.2, 802.11ax, IEEE 802.11ac, IEEE 802.11b, 2.5 Gigabit Ethernet, IEEE 802.11g, IEEE 802.11a, Fast Ethernet |
Expansionsuttag
| Expansionskortplatser |
1 x PCIe 3.0 x16 (x4-läge), 4 x DIMM 288-stift, 1 x CPU, 2 x PCIe 3.0 x1, 1 x PCIe 3.0 x16 (x1-läge), 1 x PCIe 5.0 x16 |
Lagringsgränssnitt
| Lagringsgränssnitt |
PCIe 4.0 -kontakter: 3 x M.2, SATA-600 -kontakter: 6 x 7 pin seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5 |

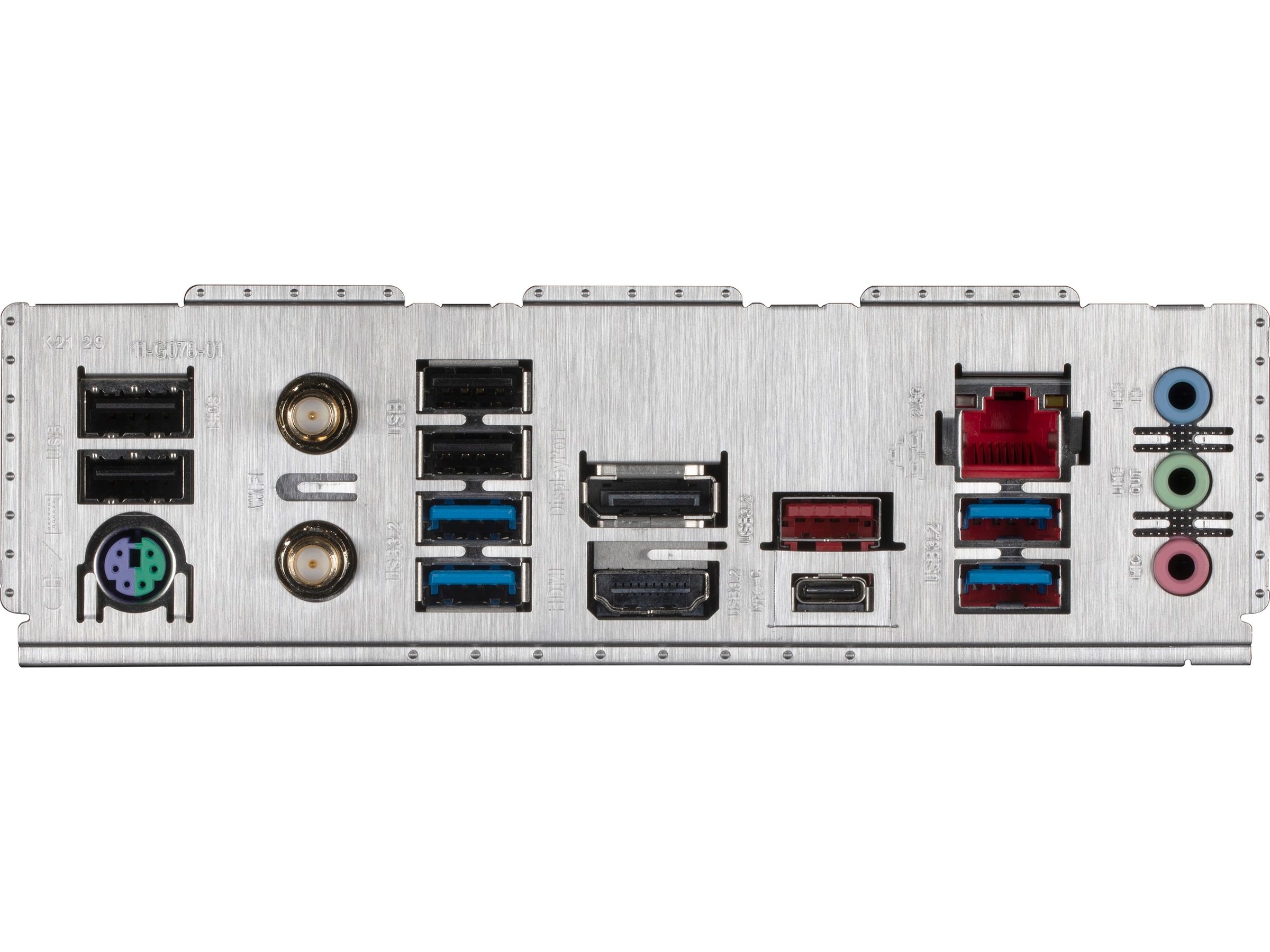

Tillhandahållet gränssnitt
| Gränssnitt |
1 x ljudutgång - mini-jack, 1 x ljudingång - mini-jack, 1 x USB-C Gen2x2, 1 x HDMI, 1 x LAN (2.5Gigabit Ethernet), 4 x USB 2.0, 1 x USB 3.2 Gen 2, 1 x DisplayPort, 4 x USB 3.2 Gen 1, 1 x PS/2-tangentbord/mus, 1 x mikrofon - mini-jack |
Interna gränssnitt
| Interna gränssnitt |
4 x USB 2.0 - header, 1 x USB-C Gen 1 - header, 1 x seriell - header, 2 x USB 3.2 Gen 1 - header, 1 x SPDIF-ut - header, 1 x ljud - header, 2 x Thunderbolt - header |
Programvara
| Programvara inkluderad |
Norton Internet Security, @BIOS, GIGABYTE Fast Boot, GIGABYTE App Center, Xpress Install, Realtek Gaming LAN Bandwidth Control, EasyTune, GIGABYTE Smart Backup |
