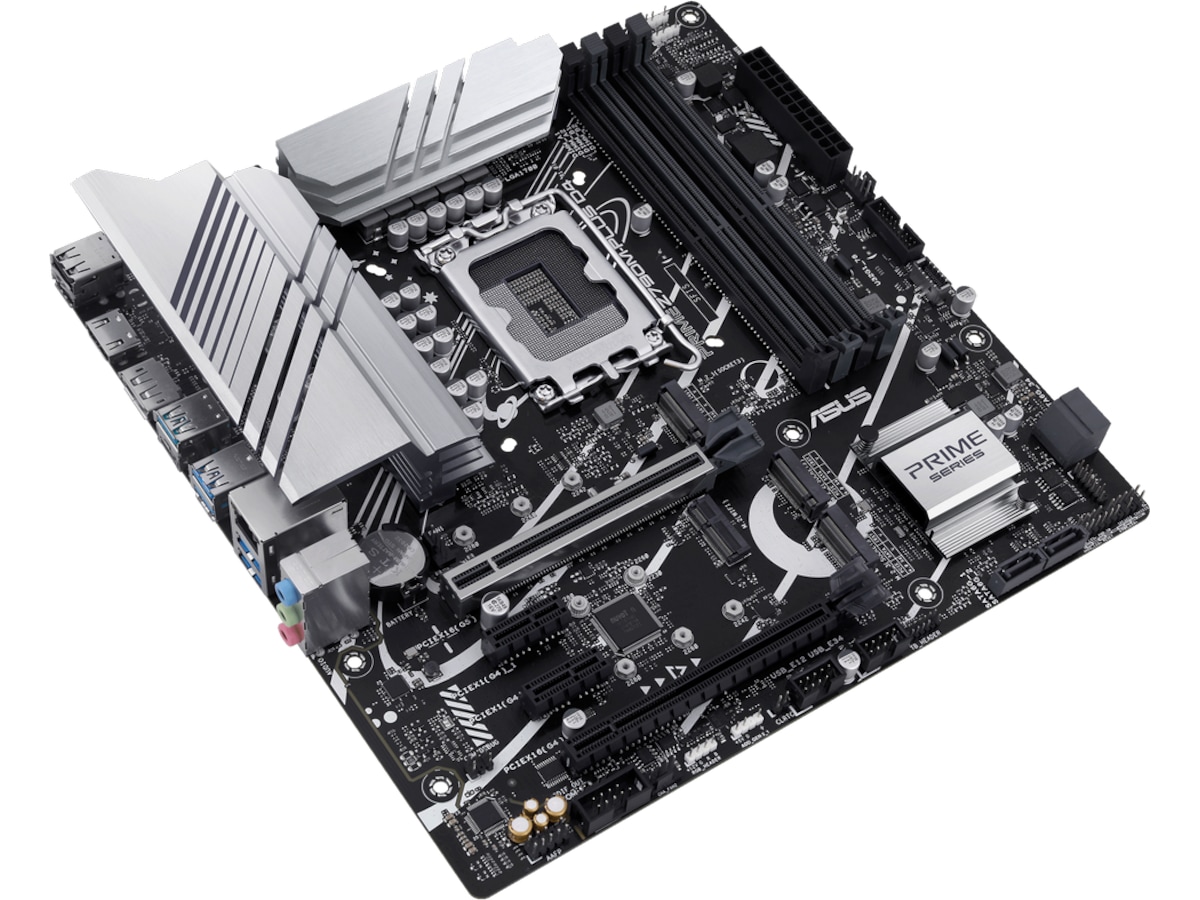

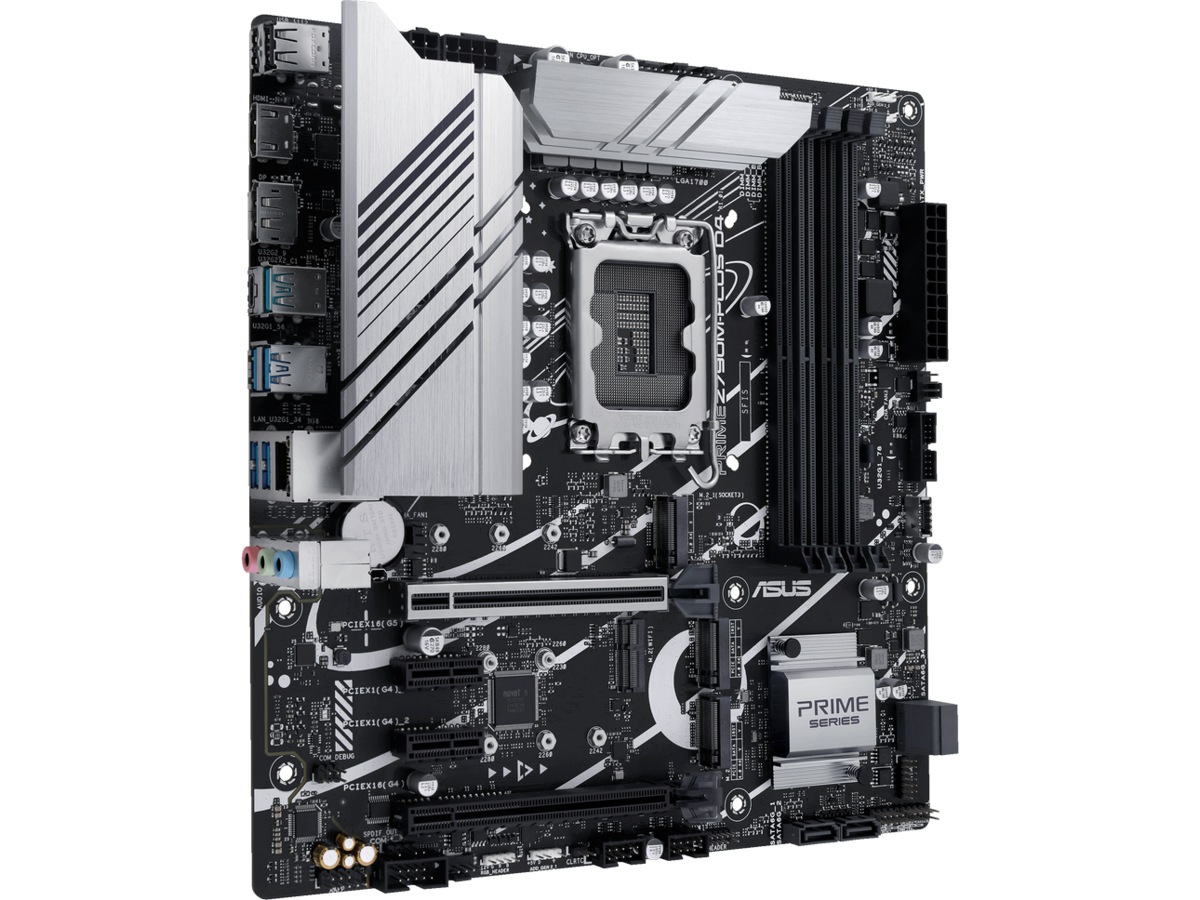

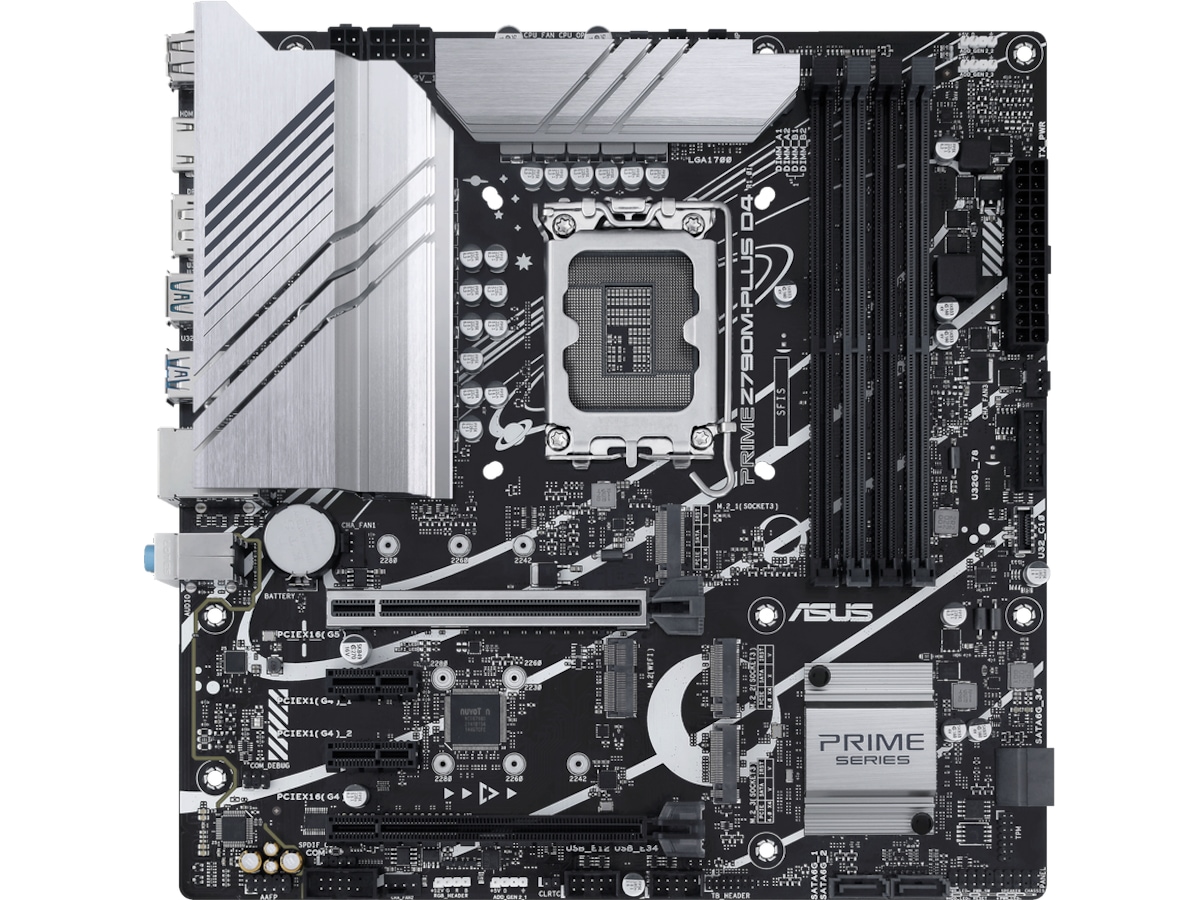

ASUS PRIME Z790M-PLUS D4

Moderkorten i ASUS Prime-serien är konstruerade av experter för att släppa loss hela potentialen i 13:e generationens Intel® Core™-processorer. PRIME Z790-P D4 har en robust effektdesign, omfattande kylningslösningar och intelligenta inställningsalternativ som ger användare och gör-det-själv-PC-byggare stora möjligheter att fintrimma prestanda genom intuitiva funktioner i programvara och firmware.

• Intel® LGA 1700-kontakt: Förberedd för 12:e och 13:e generationens Intel®-processorer

• Förbättrad energilösning: 14+1 DrMOS, 6-lagers mönsterkort, ProCool-kontakter, drosslar och hållbara kondensatorer för stabil strömleverans

• Nästa generations anslutning: PCIe® 5.0, Realtek 1 Gb Ethernet, USB 3.2 Gen2x2 Type-C®, USB 3.2 Gen 2 Type-C® på framsidan, stöd för Thunderbolt™-header (USB4®), 3 PCIe® 4.0 M.2

• ASUS OptiMem II: Noggrann dirigering av spår och vior samt grundskiktsoptimeringar för att bevara signalintegritet och ge förbättrad minnesöverklockning

• Omfattande kylning: Stora VRM-kylflänsar, flexibel M.2-kylfläns, PCH-kylfläns, hybrid-fläktheaders och Fan Xpert 4 med AI Cooling II

AI Cooling II

AI Cooling II balanserar värmen och akustiken i alla byggen med en enda klickning. En egenutveclad ASUS-algoritm minskar onödigt oväsen medan den kör ett snabbt stresstest och övervakar sedan CPU-temperaturen för att justera fläktarna dynamiskt till optimala hastigheter.

KYLNING

PRIME Z790-P D4-moderkortet är konstruerat med flera inbyggda kylflänsar och en rad hybrid-fläktheaders för att säkerställa att din rigg förblir sval och stabil under intensiva arbetsbelastningar.

M.2-kylflänsar

En M.2-kylfläns tar hand om de två M.2-platserna, och förhindrar strypning som kan uppstå med M.2-lagring under långvariga överföringar.

1 Löstagbara fastsittande skruvar minskar risken för fall eller förluster när kylflänsen tas bort.

VRM-kylflänsar och termiska dynor

Den stora ytan på de massiva kylflänsarna täcker VRM:erna och drosslarna för att förbättra värmeavledningen. Tillsammans med specialkonstruerade termiska kuddar förbättrar de värmeöverföringen från MOSFETarna och drosslarna och ger bättre kylning.

PRESTANDA

PRIME Z790-P D4-moderkortet är byggt för att hantera det höga antalet kärnor och de stora bandbreddskraven i 13:e generationens Intel® Core™-processorer. ASUS Z790-moderkort har allt det grundläggande som behövs för att höja den dagliga produktiviteten så ditt system är redo för action med stabil kraft, intuitiv kylning och flexibla dataöverföringsalternativ.

Robust energikonstruktion

Stabil ström är avgörande för att få ut varenda uns prestanda ur Intel-processorer. PRIME Z790-P D4 är anpassat för att tillgodose kraven från dessa processorer med många kärnor.

1 ProCool-kontakter Proprietära kontakter förstärker moderkortets länk till nätaggregatet genom kontakter med 4+8-stiftskontaker som skickar 12 volt direkt till processorerna. Varje kontakt har solida stift som kan hantera mer ström än ihåliga stift.

2 14 + 1 kombinerade effektsteg 14 + 1 effektsteg kombinerar MOSFETar och drivers för hög- och lågsida i paket som är klassade för 50 ampere vardera, vilket ger kraft, effektivitet, stabilitet och prestanda till de senaste Intel-processorerna.

DDR4 5333 (OC)

Revideringar av moderkortets trace routing ger de senaste Intel-processorerna obegränsad åtkomst till minnesbandbredd. ASUS OptiMem II-teknik kartlägger noggrant minnets signalvägar över olika PCB-lager för att minska vias och lägger till avskärmade zoner vilket signifikant minskar crosstalk.

Lagring

Tre M.2-kortplatser (upp till 64 Gbps)

Prime Z790-P D4 har sammanlagt tre M.2-platser som stöder dataöverföringshastigheter på upp till 64 Gbps via PCIe® 4.0, vilket möjliggör snabbare start- och app-laddningstider med OS- eller applikationsenheter.

*De faktiska överföringshastigheterna är lägre än den teoretiska maxhastigheten.

PCIe® 5.0-kortplats

PCIe 5.0 klarar dubbelt så snabb dataöverföringshastighet som PCIe 4.0, vilket gör den tillräckligt robust för att hantera nya datatunga uppgifter. PCIe 5.0 ger också andra fördelar, till exempel elektriska förändringar för att förbättra signalintegriteten, bakåtkompatibla CEM-kontakter för tilläggskort och kompatibilitet med tidigare versioner av PCI Express.

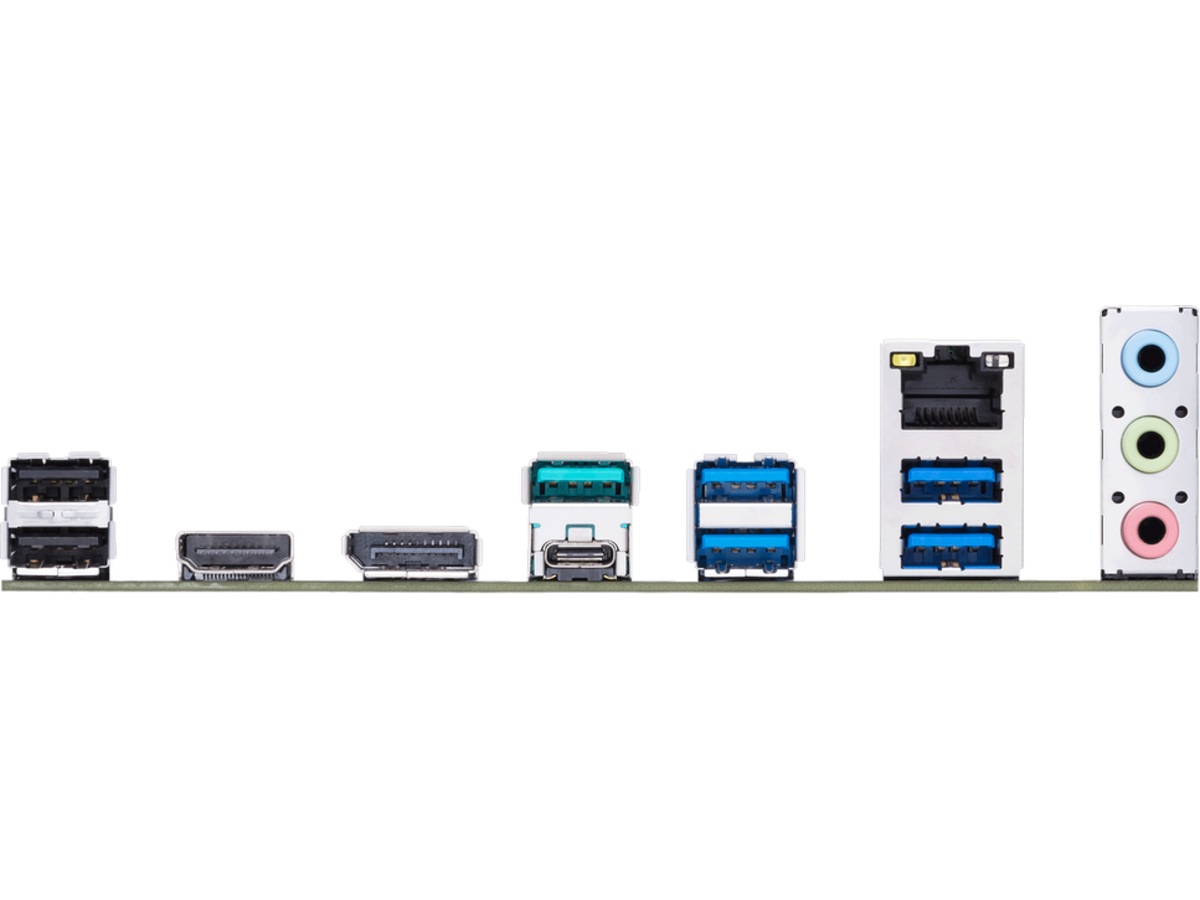

USB 3.2 Gen 2x2 Type-C®

En rad USB-portar stöder avancerade riggar fulla av kringutrustning, inklusive bakre USB Type-C®-kontakter med ultrasnabb USB 3.2 Gen 2x2 för överföringshastigheter upp till 20 Gbps.

Thunderbolt™ 4 (USB4®-kompatibel)

PRIME Z790-P D4-moderkortet har USB4®-stöd via en Thunderbolt™-header (USB4®). Med ett ASUS-tilläggskort* kan PRIME-moderkorten klara dubbelriktade hastigheter på upp till 40 Gbps med en enda kabel, samtidigt som de ger ström till snabbladdning av enheter. Dessutom har det här kortet en seriekopplingsfunktion för anslutning av flera skärmar och stöder upp till dubbla skärmar med 4K-upplösning.

*ASUS-tilläggskort säljs separat.

Realtek 2,5 Gb Ethernet

Realtek 1 Gb Ethernet minskar CPU-overhead och erbjuder exceptionellt hög TCP- och UDP-genomströmning för snabbare, smidigare dataöverföringar.

Lägre CPU-arbetsbelastning

Hög TCP- och UDP-genomströmning

LANGuard

ASUS LANGuard är en nätverksskyddsfunktion på hårdvarunivå som integrerar avancerad signalkopplingsteknik och ytmonterade premiumkondensatorer med anti-EMI för att förbättra genomströmningen och säkerställa en mer tillförlitlig anslutning.

SafeSlot Core+

PCIe® 5.0 är dubbelt så snabbt som PCIe® 4.0, så vi anpassade vår SMT-tillverkningsprocess för det snabbare SafeSlot+, för att säkerställa de högsta datahastigheterna. SafeSlot+ är ett förstärkt metallhölje som läggs till en PCIe-kortplats för att hålla ett kort ordentligt installerat.
