Thermal Grizzly WireView GPU 2x8Pin PCIe Normal

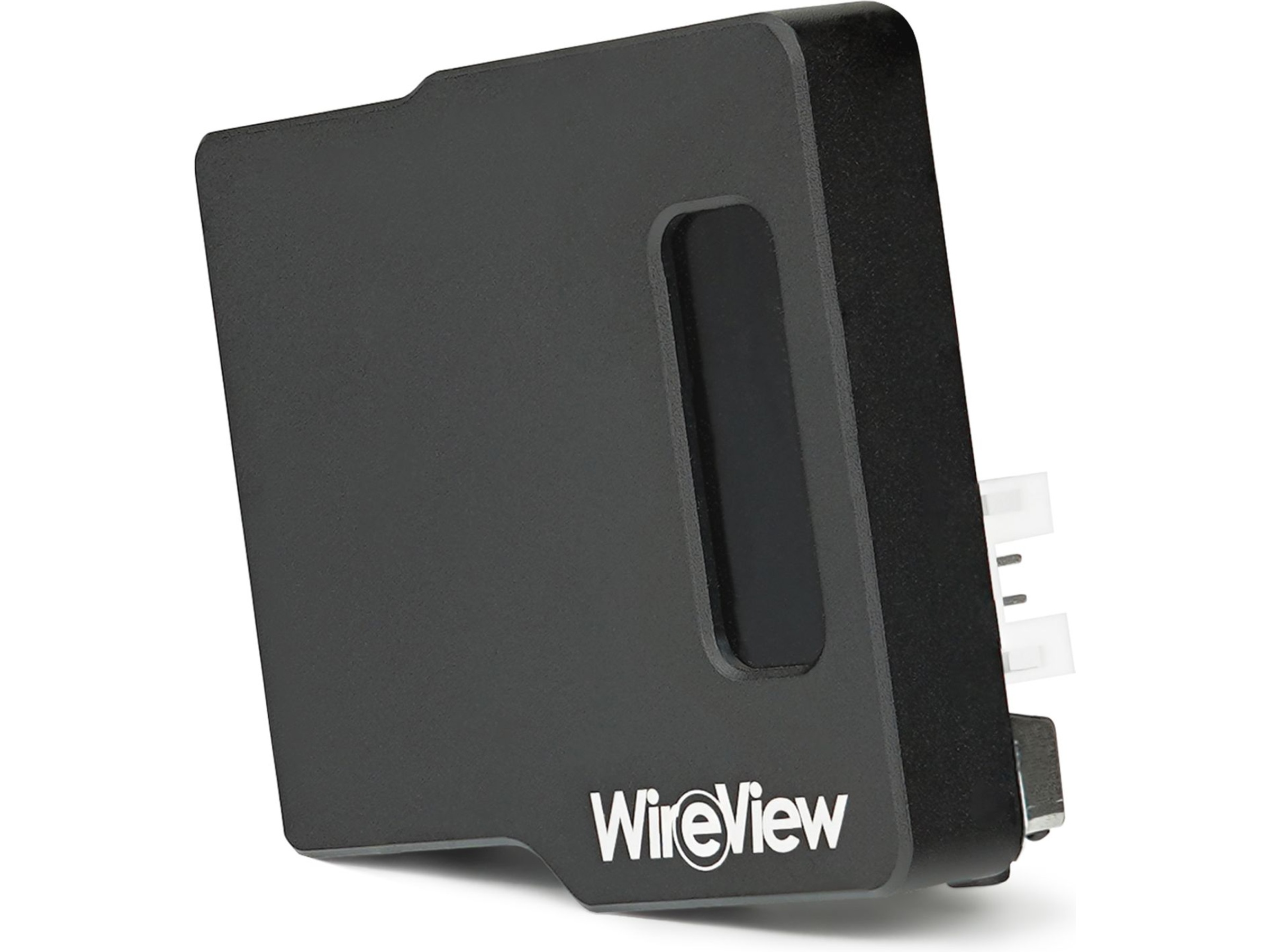

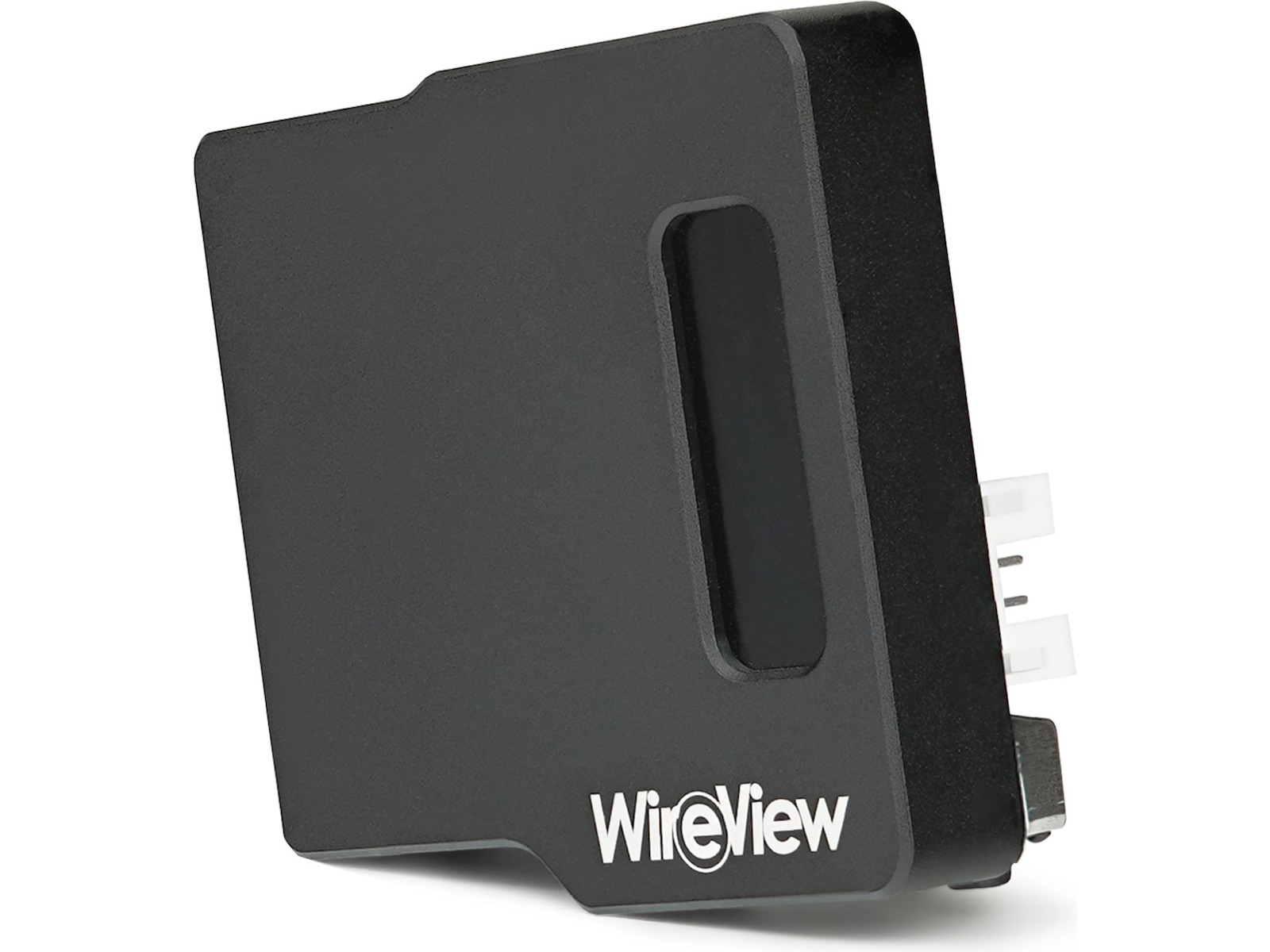

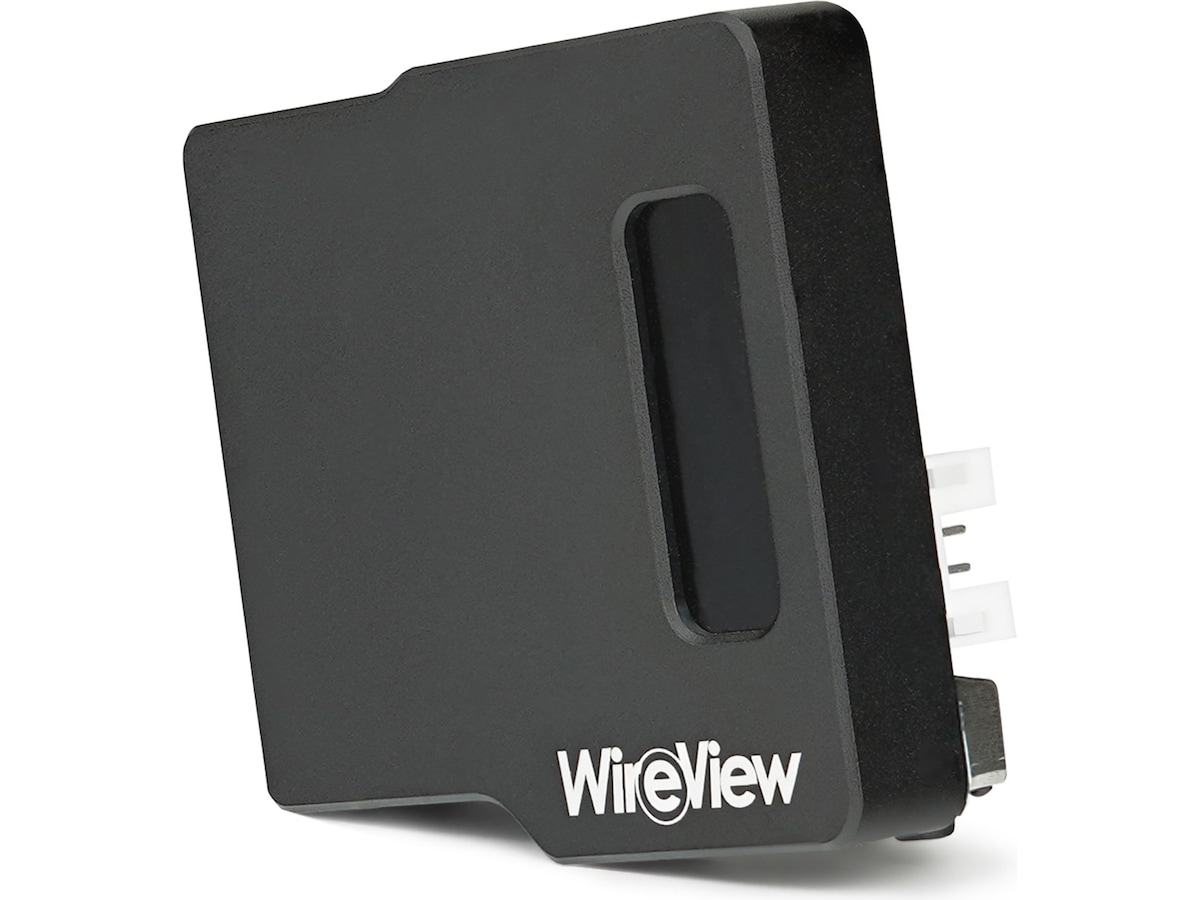

WireView GPU är en enhet för att mäta strömförbrukningen av grafikkort som utvecklades i samarbete med Jon "elmor" Sandström. Den kopplas in i PCIe-strömanslutningarna på grafikkortet och ansluts till strömförsörjningen via PCIe-strömkablarna. Strömförbrukningsdata visas via en OLED-display.

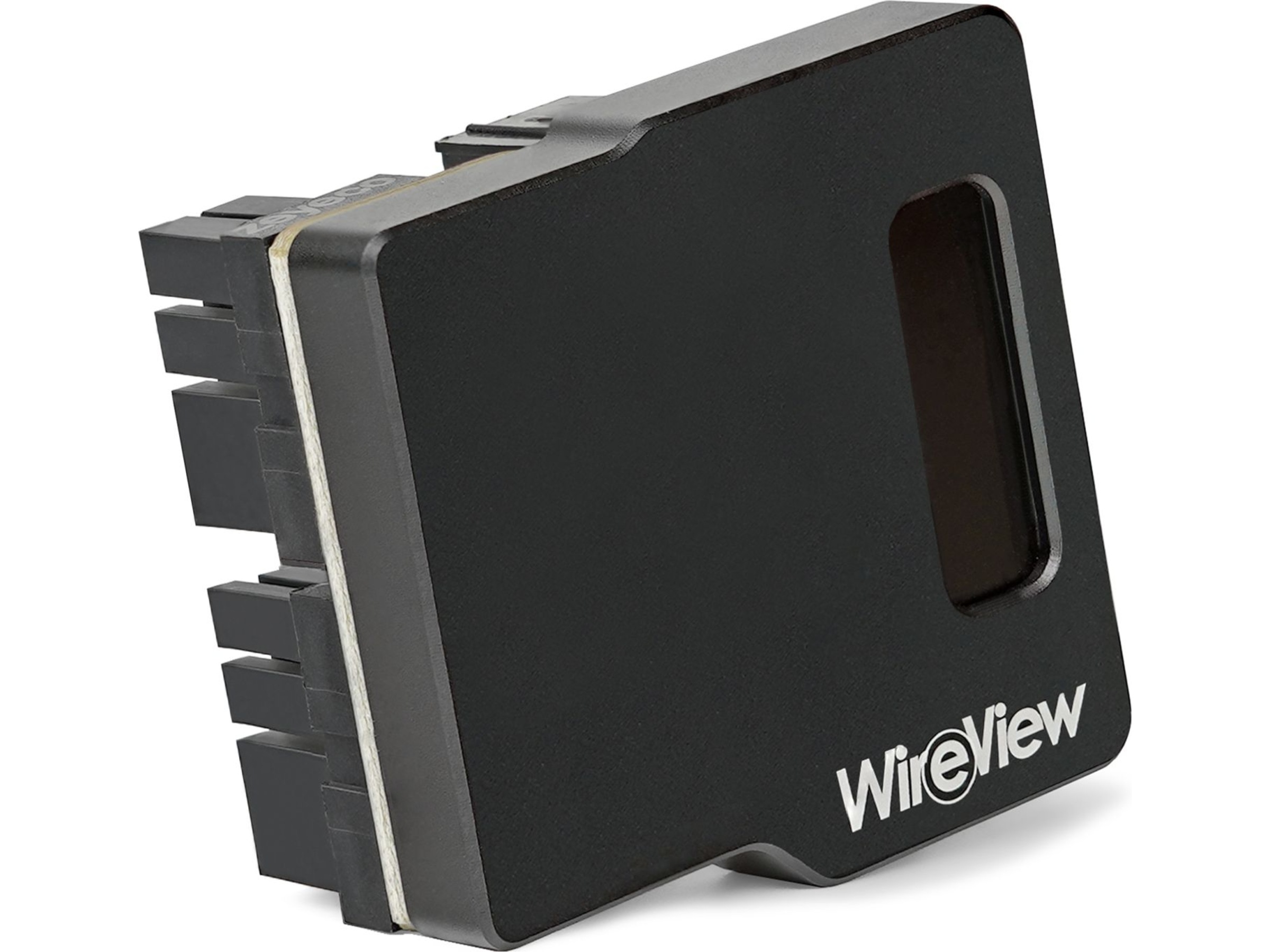

Samtidigt tar WireView GPU en kabelhanteringsfunktion, eftersom dess "U"-form möjliggör optimerad kabeldragning. PCIe-strömkablarna ansluts till WireView GPU på ett sätt som gör att de kan läggas snyggt över bakplåten på grafikkortet. Detta undviker kabelbulor vid dragning av strömkablar och förenklar kabelhanteringen.
- Mätning av strömförbrukning
- Loggning av strömförbrukning
- Optimerad kabeldragning
- Lätt montering
- Hög kompatibilitet
WireView GPU möjliggör mätning av strömförbrukningen av grafikkort och registrerar dessa data för att bestämma strömförbrukningen. Dessa data kan användas för att bestämma strömkostnaderna för ett grafikkort eller för att jämföra strömförbrukningen med andra grafikkort. En speciell 60-sekunders mätcykel möjliggör att strömförbrukningen snabbt och bekvämt visas, vilket är mycket praktiskt för exempelvis recensioner.
Samtidigt kan mätning av strömförbrukning användas för att bestämma strömförbrukningen av grafikkort över en viss tidsperiod eller med vissa applikationer. Dessutom kan belastningstoppar i strömförbrukningen ("toppar") som kan uppstå vid drift av aktuella högpresterande grafikkort bestämmas.

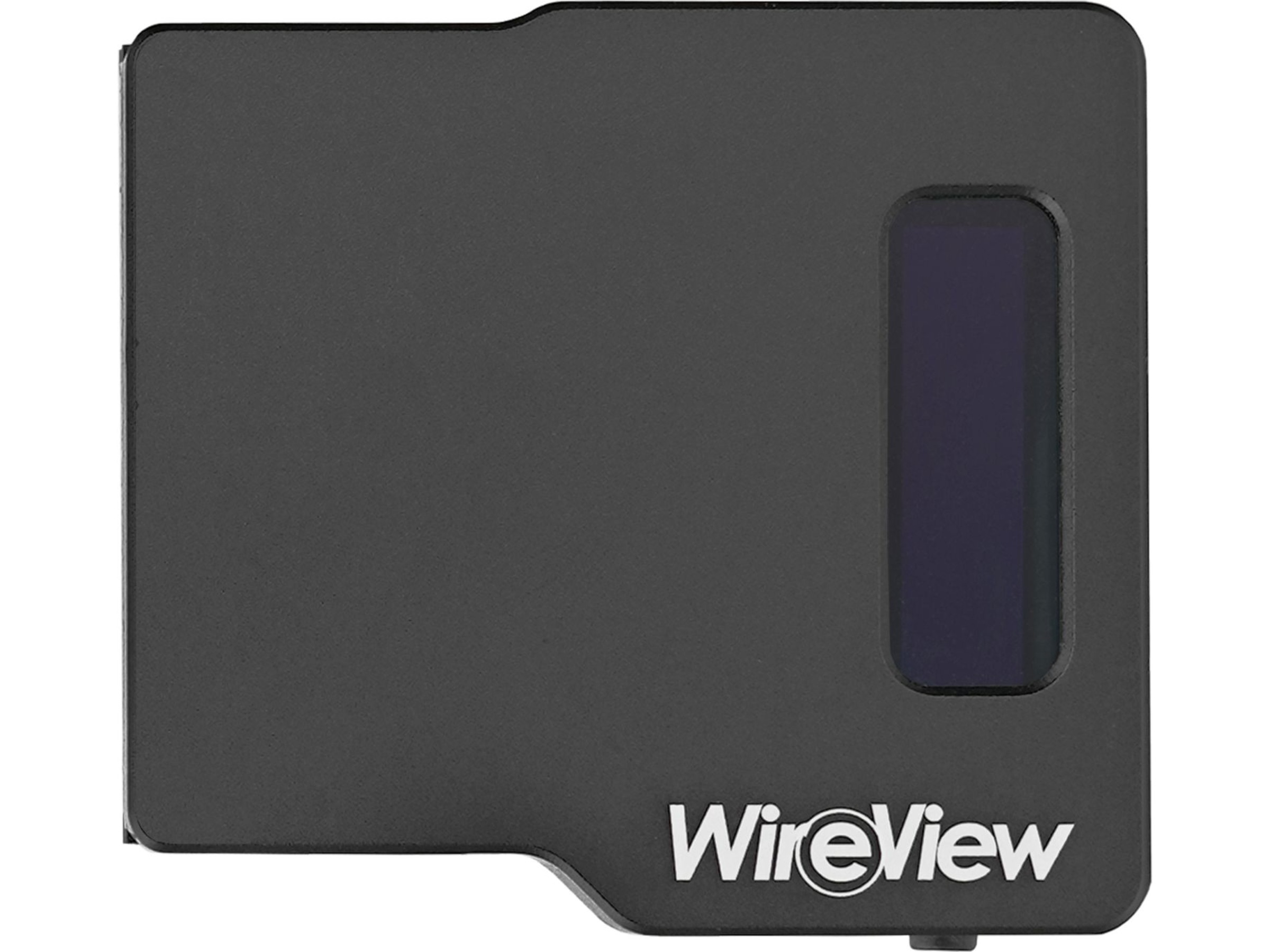

WireView GPU visar de uppmätta värdena på displayen. Du kan växla mellan de visade värdena med ett knapptryck. Följande värden kan visas:
- Visning av aktuell strömförbrukning i watt [W]
- Aktuell strömförbrukning i watt [W], aktuell spänning i volt [V], aktuell ström i ampere [A]
- Minimala och maximala strömförbrukningar i watt [W]
- Genomsnittlig strömförbrukning över 60 sekunder [AVG W] och total strömförbrukning [E]

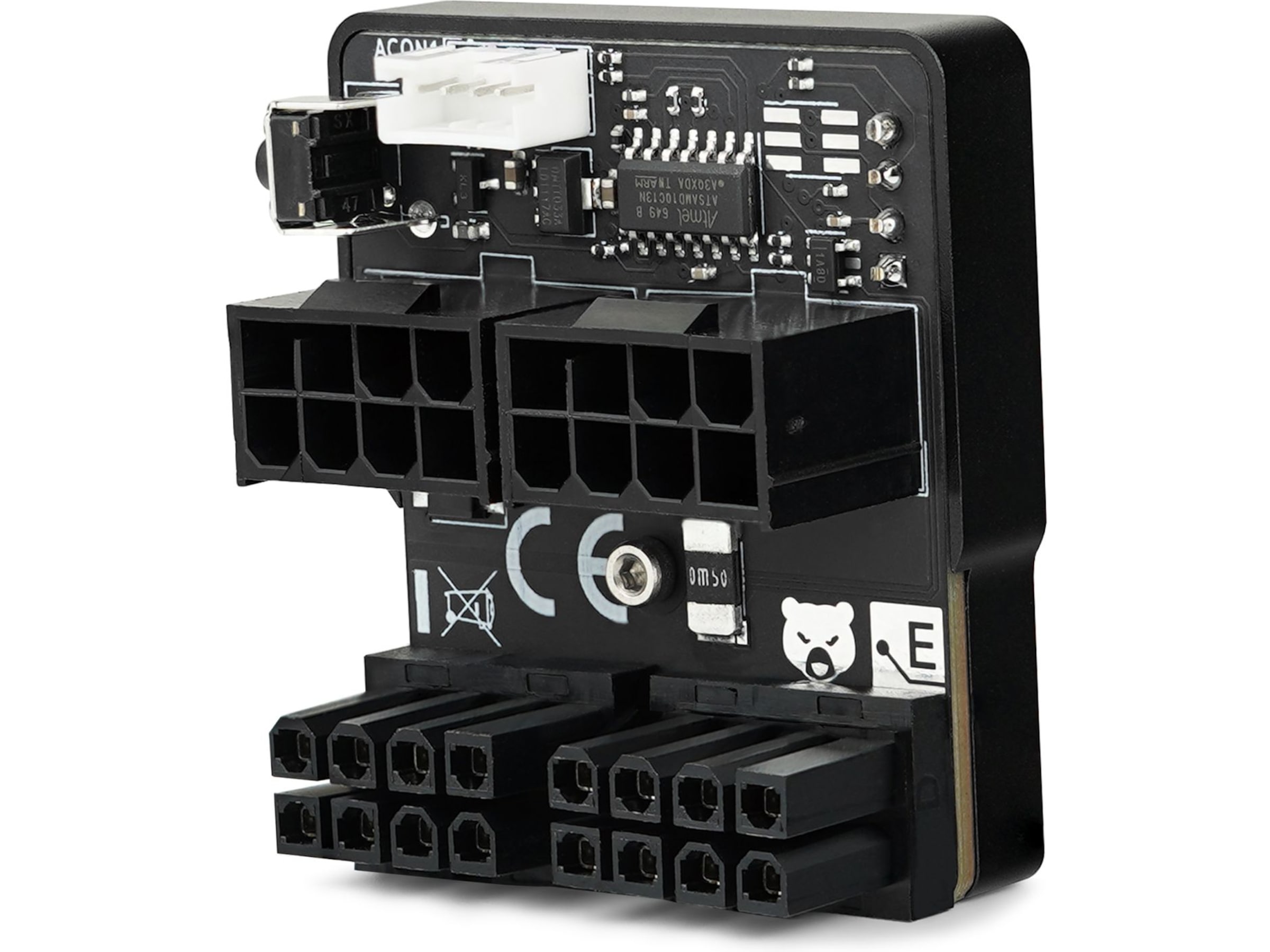

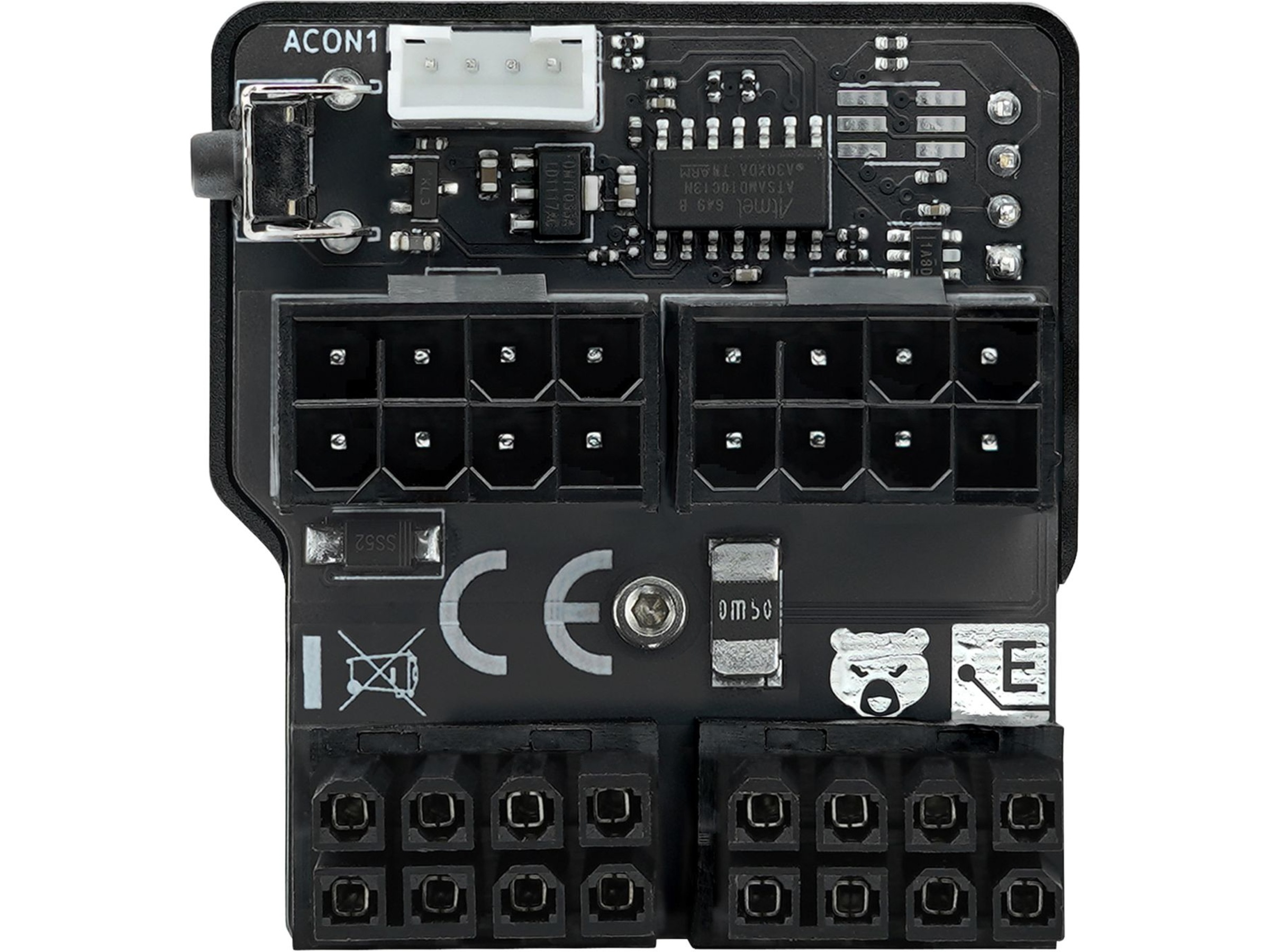

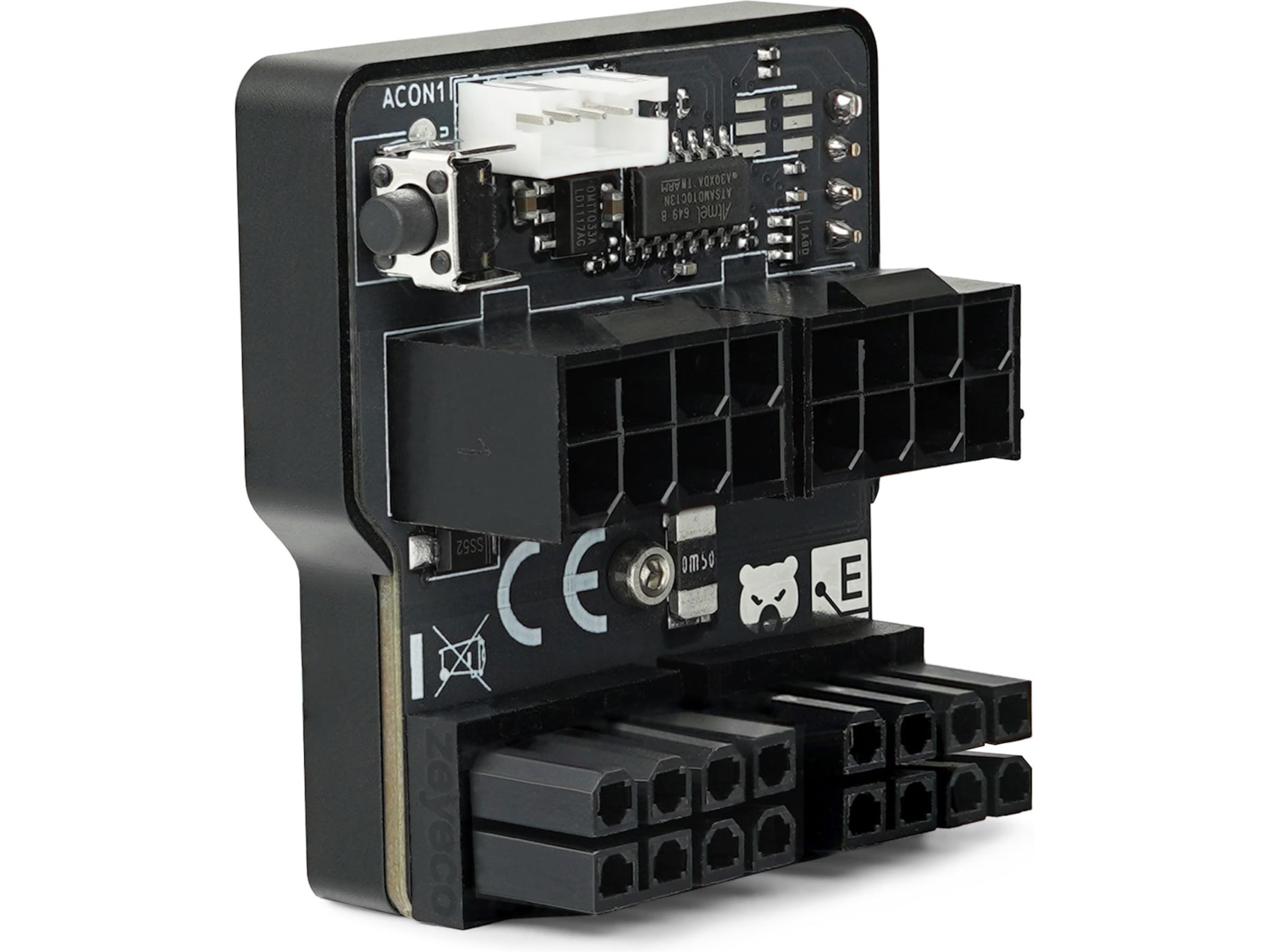

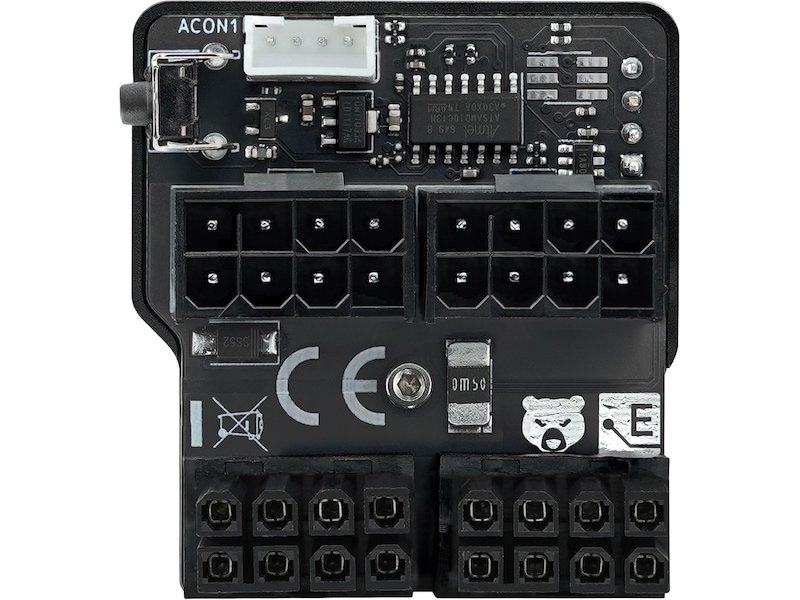

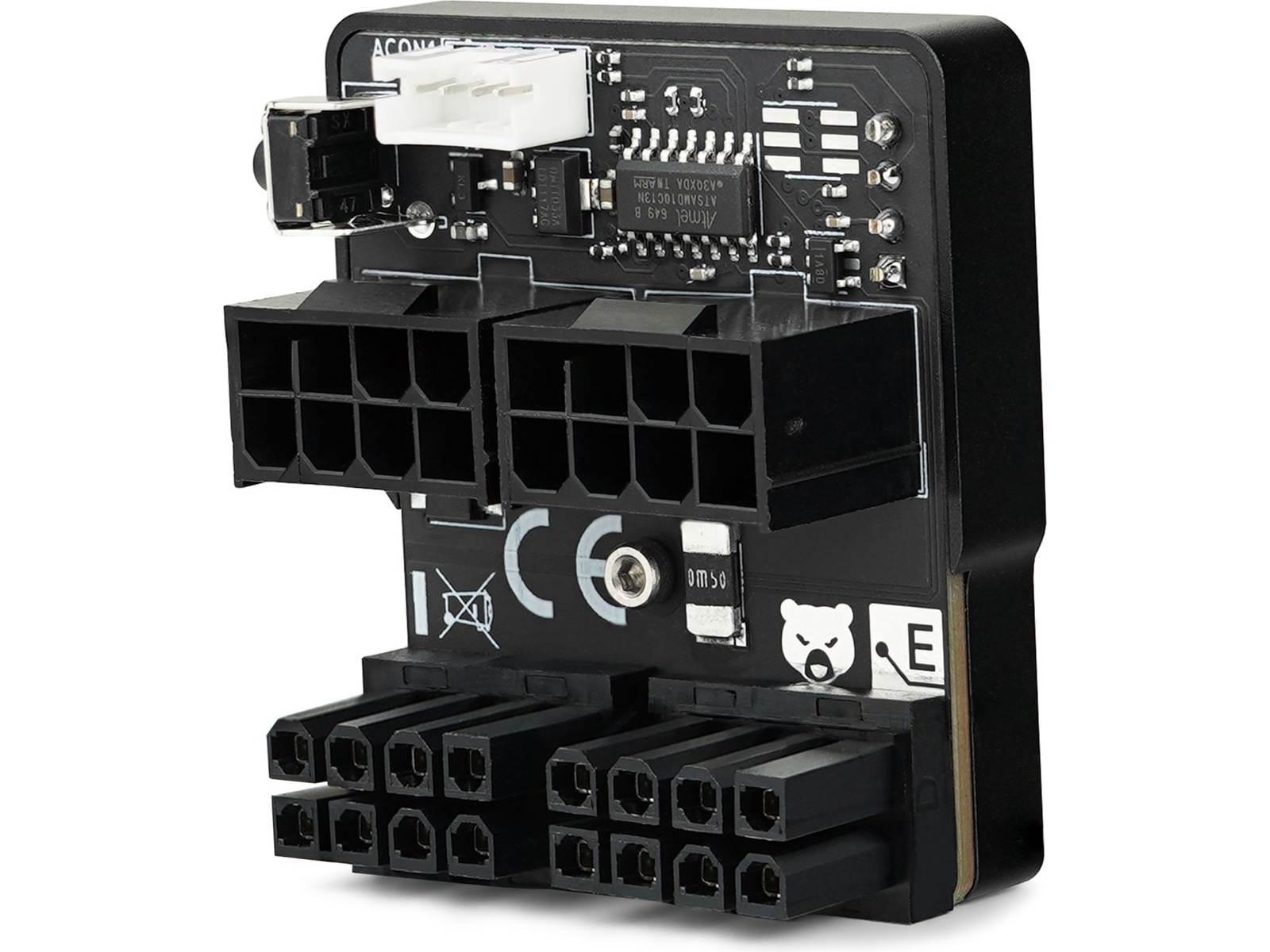

WireView GPU finns i "N" och "R" versioner oavsett antal 8-poliga PCIe-kontakter (eller 12VHPWR-kontakt). "N" står för den normala orienteringen av PCIe-kontakterna på PCIe-expansionskortet, medan "R" står för den roterade (omvända) orienteringen. I den normala orienteringen (N) pekar låsklippet på kontakten bort från PCB:t på expansionskortet. I den roterade orienteringen (R) pekar kontaktens låsklipp mot PCB:t.
WireView GPU finns också i två "hög effekt" varianter för 12VHPWR-kontakten. Den första varianten har en 12VHPWR-ingång och utgång vardera, medan den andra varianten är ansluten till grafikkortet via 12VHPWR och till strömförsörjningen via tre 8-poliga PCIe-kontakter.
Vid användning av 12VHPWR-adaptern, se till att varje av de tre 8-poliga PCIe-kontakterna är ansluten till strömförsörjningen med en separat 8-polig PCIe-kabel. Användning av en splitter (Y-kabel) avrådes starkt! Konfigurationen av 12VHPWR motsvarar 600W-versionen.
