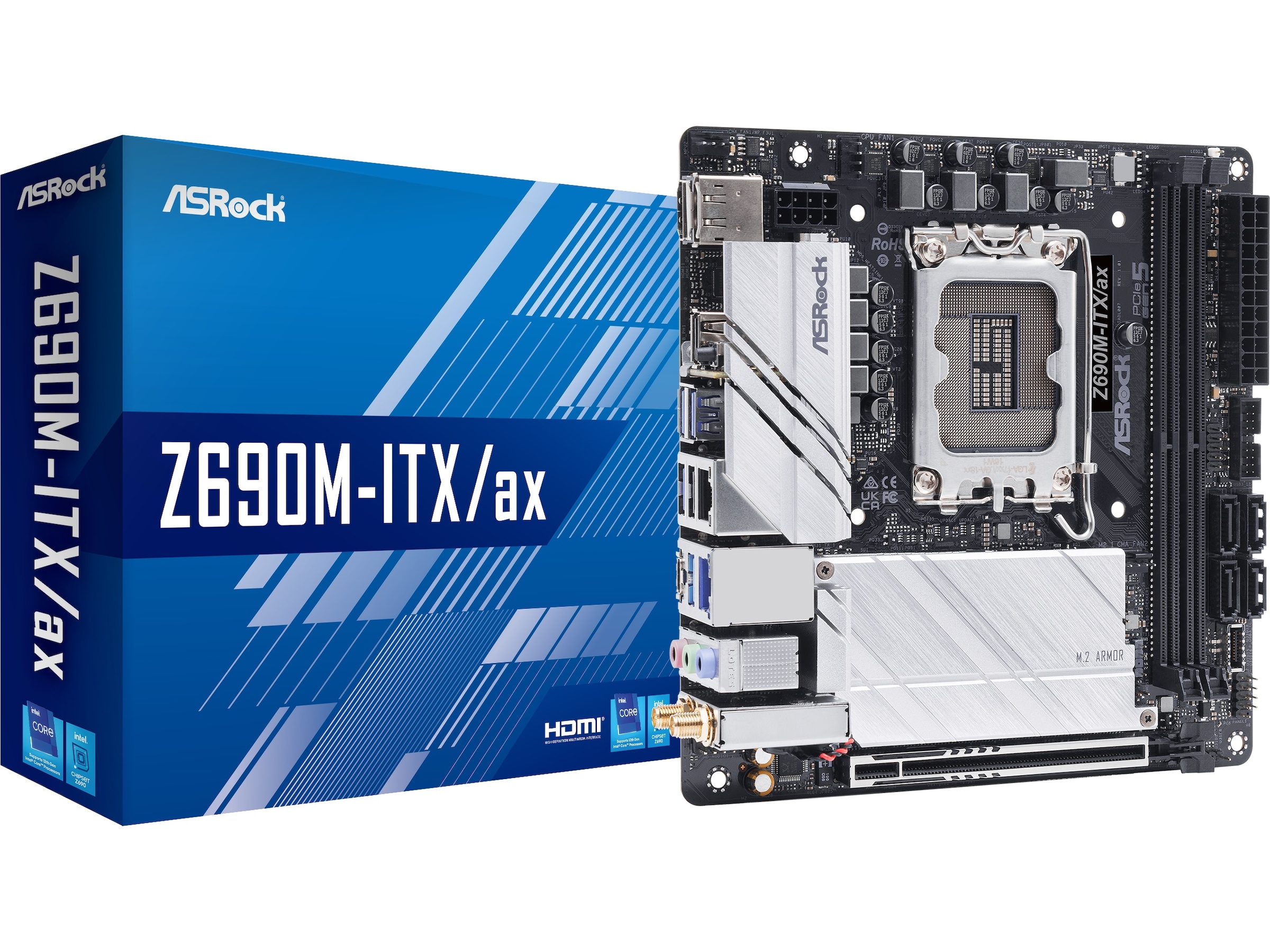

ASRock Z690M-ITX axe Moderkort

Artikelnummer: 1202013 / Tillverkarens artikelnummer: Z690M-ITX AX

More pictures from

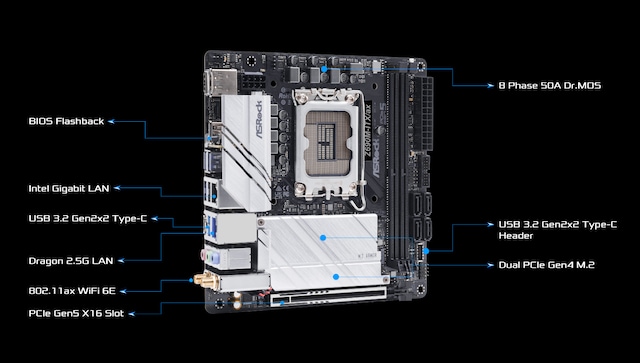

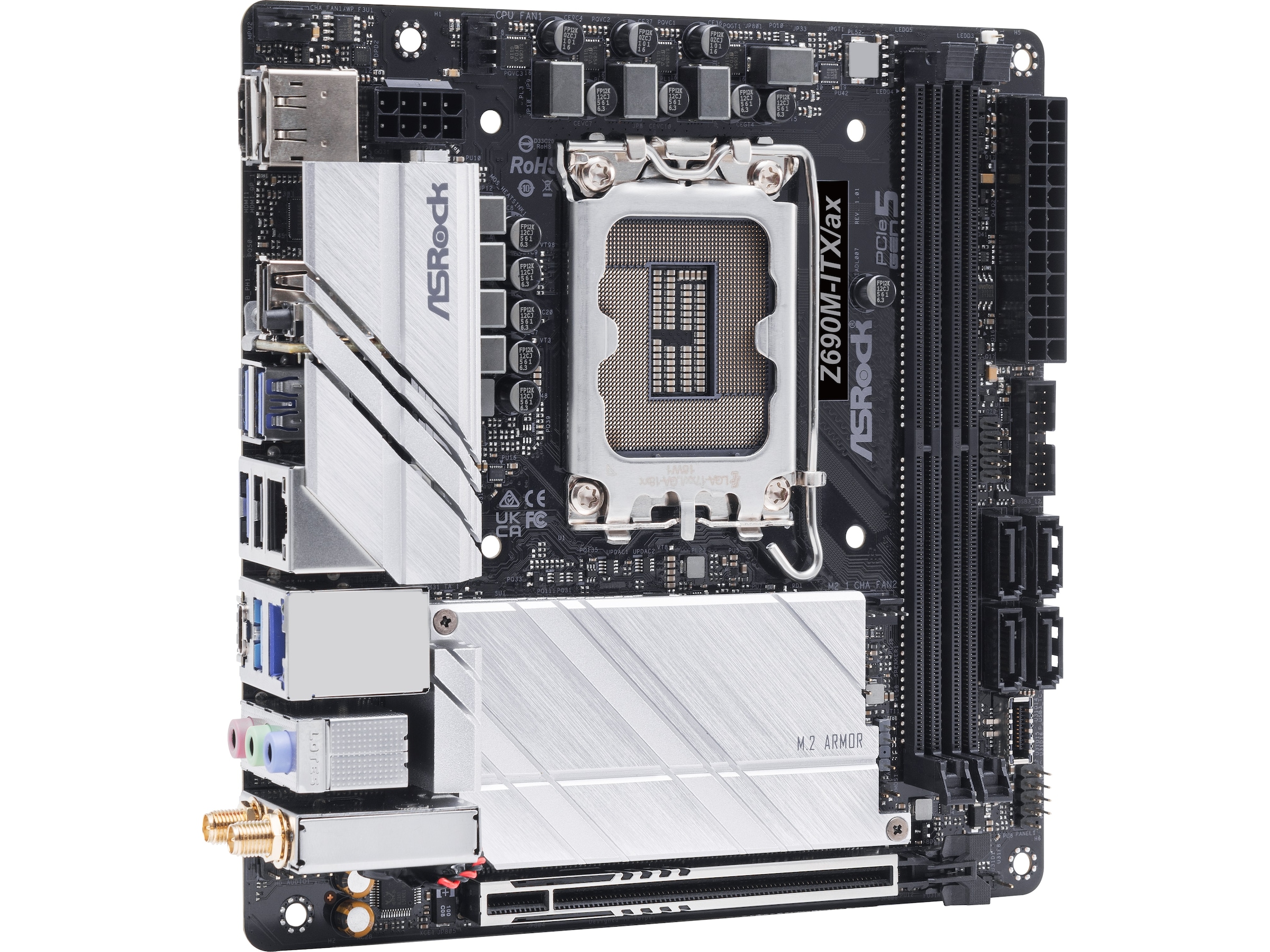

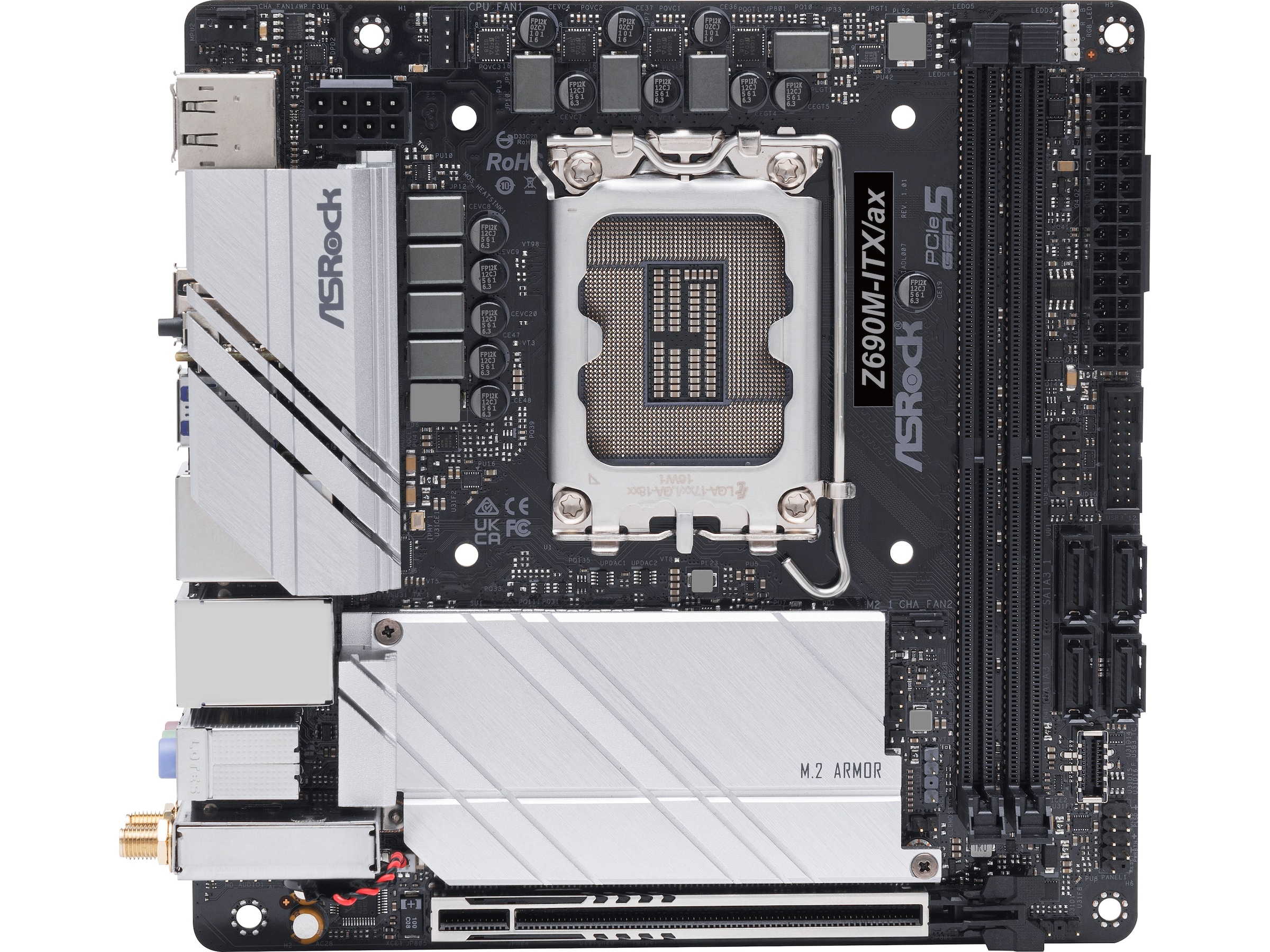

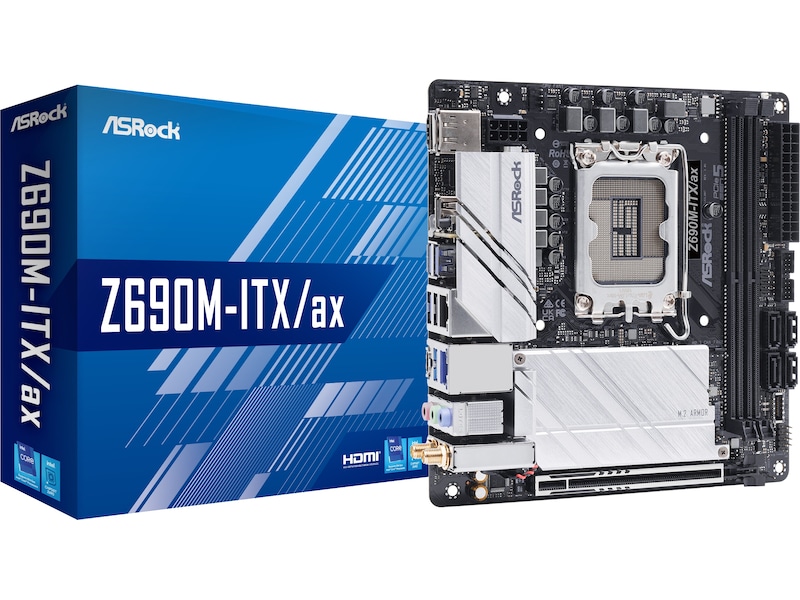

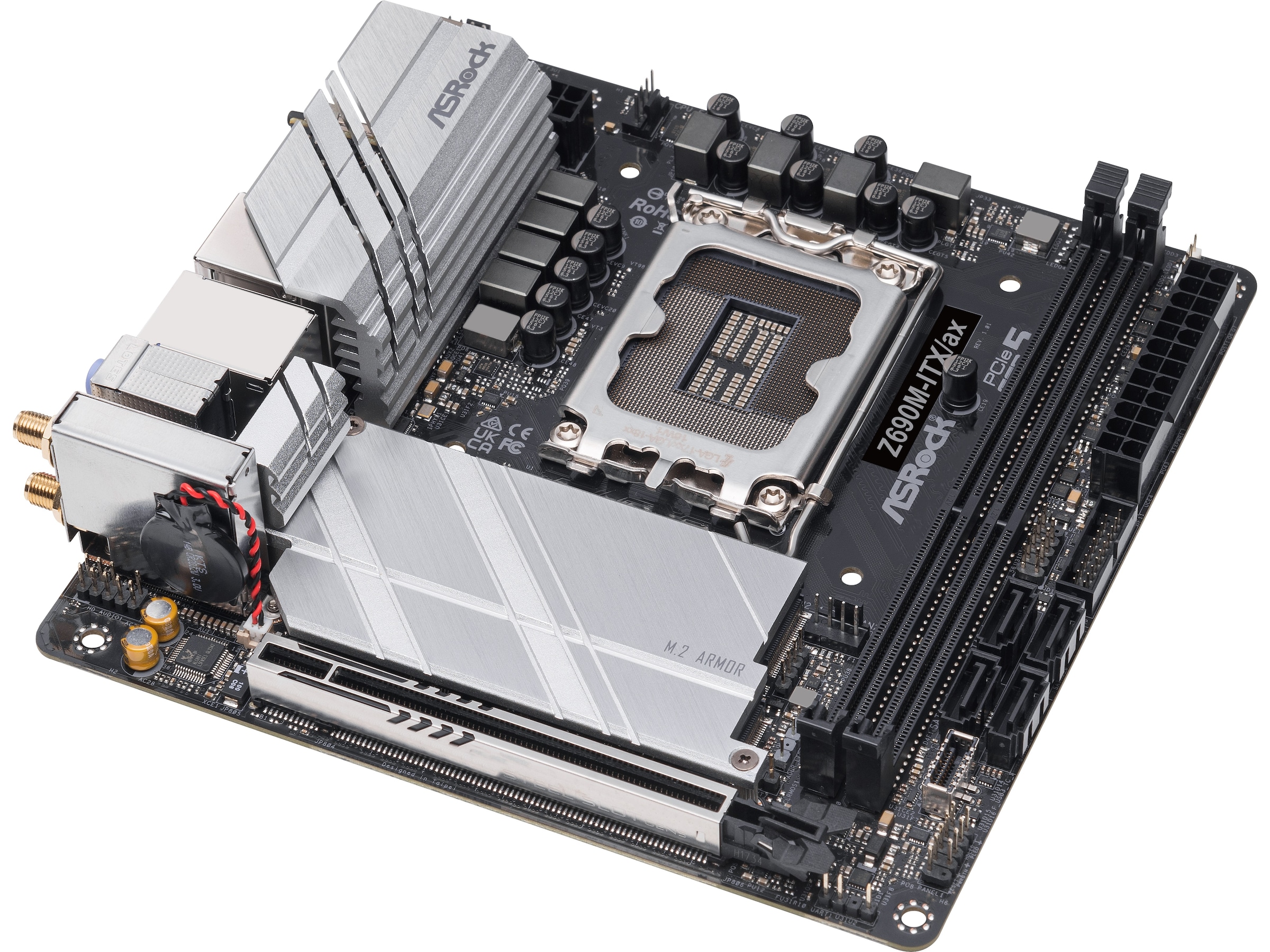

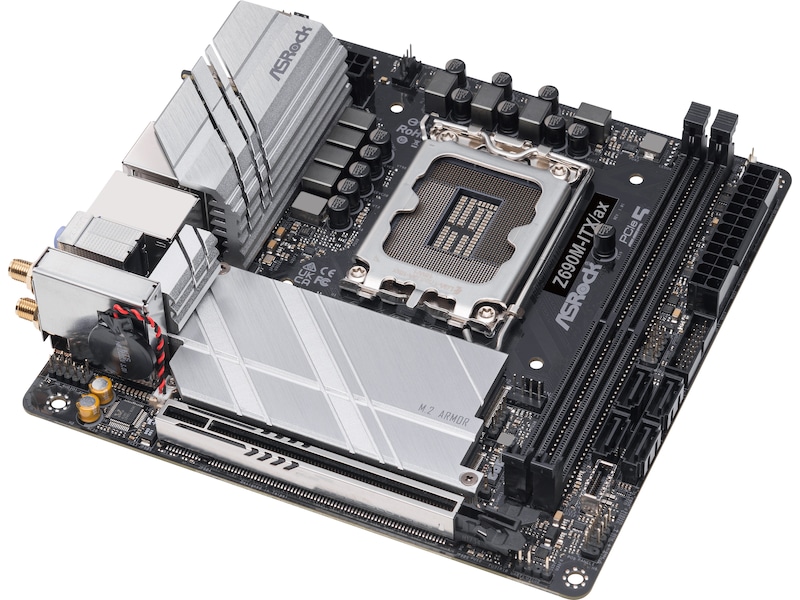

ASRock Z690M-ITX axe Moderkort, LGA1700


  • Stödjer 12:e generationens Intel® Core™-processorer (LGA1700)
  • 8-fas Dr.MOS Power Design
  • Stödjer DDR4 5000MHz (OC)
  • 1 PCIe 5.0 x16
  • Alternativ för grafikutgång: HDMI, DisplayPort
  • Realtek ALC897 7.1 CH HD Audio Codec, Nahimic Audio
  • 4 SATA3
  • 1 Hyper M.2 (PCIe Gen4 x4)
  • 1 Hyper M.2 (PCIe Gen4 x4 & SATA3)
  • 2 USB 3.2 Gen2x2 Type-C (1 Främre, 1 Bakre)
  • 4 USB Bakre 3.2 Gen2
  • 2 USB Främre 3.2 Gen1
  • Dragon 2.5G LAN, Intel® Gigabit LAN
  • 802.11ax (WiFi 6E) + Bluetooth

Optimerad VRM-design

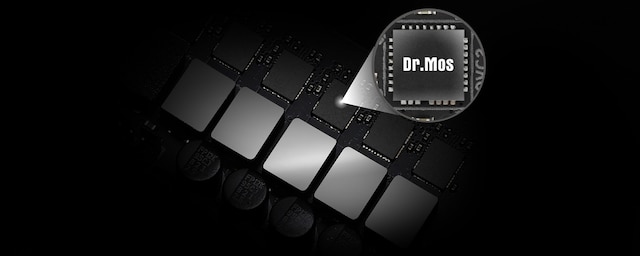

Dr. MOS

Dr.MOS är den integrerade effektstegslösningen som är optimerad för synkron buck-set-down spänningstillämpning! Jämfört med traditionella diskreta MOSFET:er levererar den intelligent högre ström för varje fas, vilket ger förbättrade termiska resultat och en överlägsen prestanda.

8 Power Phase Design

Med robusta komponenter och en helt smidig strömleverans till processorn. Dessutom erbjuds oöverträffade överklockningsmöjligheter och en förbättrad prestanda med den lägsta temperaturen, även för avancerade spelare.

8-lagers PCB

8-lagers PCB ger stabila signalspår och kraftformer som ger lägre temperatur och högre energieffektivitet för minnesöverklockning! Således kan den stödja de senaste minnesmodulerna med den mest extrema minnesprestandan!

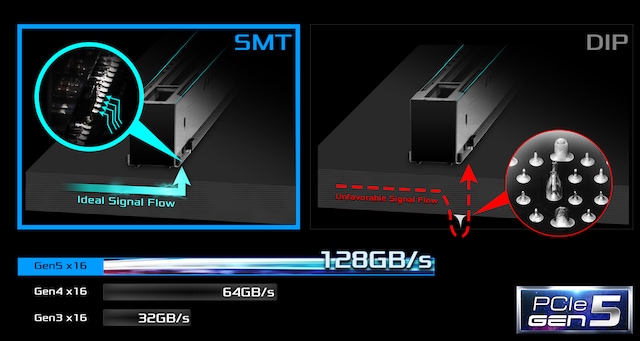

PCIe 5.0 + Surface-Mount Tech
Jämfört med konventionella PCIe-kortplatser i DIP-stil förbättrar PCIe-kortplatsen i SMT-typ signalflödet och maximerar stabiliteten under hög hastighet, vilket är ett viktigt genombrott för att fullt ut stödja belysningshastigheten för den senaste PCIe 5.0-standarden.
Denna senaste PCI Express 5.0 kan uppnå en hisnande bandbredd på 128 GBps, och frigöra den fulla potentialen hos framtida avancerade grafikkort.

Nahimic Audio
Oavsett om du använder hörlurar, ett headset, externa eller interna högtalare, via USB, WiFi, analog utgång eller till och med HDMI, så erbjuder Nahimic Audio den mest engagerande lyssningsupplevelsen som är levande och rik på detaljer.

POLYCHROME RGB
Detta moderkort har inbyggda RGB-headers och en adresserbar RGB-header som gör att moderkortet kan anslutas till kompatibla LED-enheter som remsor, CPU-fläktar, kylare, chassi och så vidare. Användare kan också synkronisera RGB LED-enheter över Polychrome RGB Sync-certifierade tillbehör för att skapa sina egna unika ljuseffekter

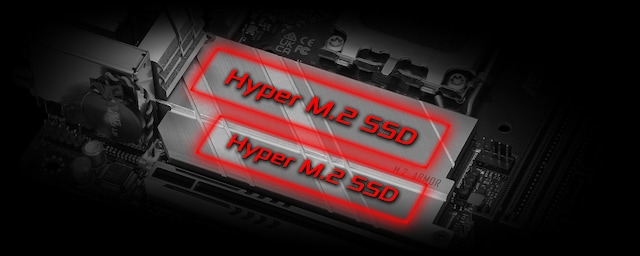

Höghastighets M.2-lösning
Detta moderkort kan rymma flera M.2-lagringsenheter, varav en kan stödja PCI Express 4.0 M.2 SSD, samt prestera dubbelt så snabbt jämfört med den tidigare 3:e generationen, vilket ger en blixtsnabb dataöverföring.

Dragon 2,5 Gb/s LAN
Den intelligenta LAN-plattformen på 2,5 Gb/s är byggd för maximal nätverksprestanda för att möta de höga kraven från hemnätverk, innehållsskapare, onlinespelare och högkvalitativ strömmande media. Öka nätverksprestandan upp till 2,5 gånger bandbredden jämfört med standard gigabit Ethernet, för att få en snabbare och kompromisslös anslutningsupplevelse för spel, filöverföringar och säkerhetskopiering.

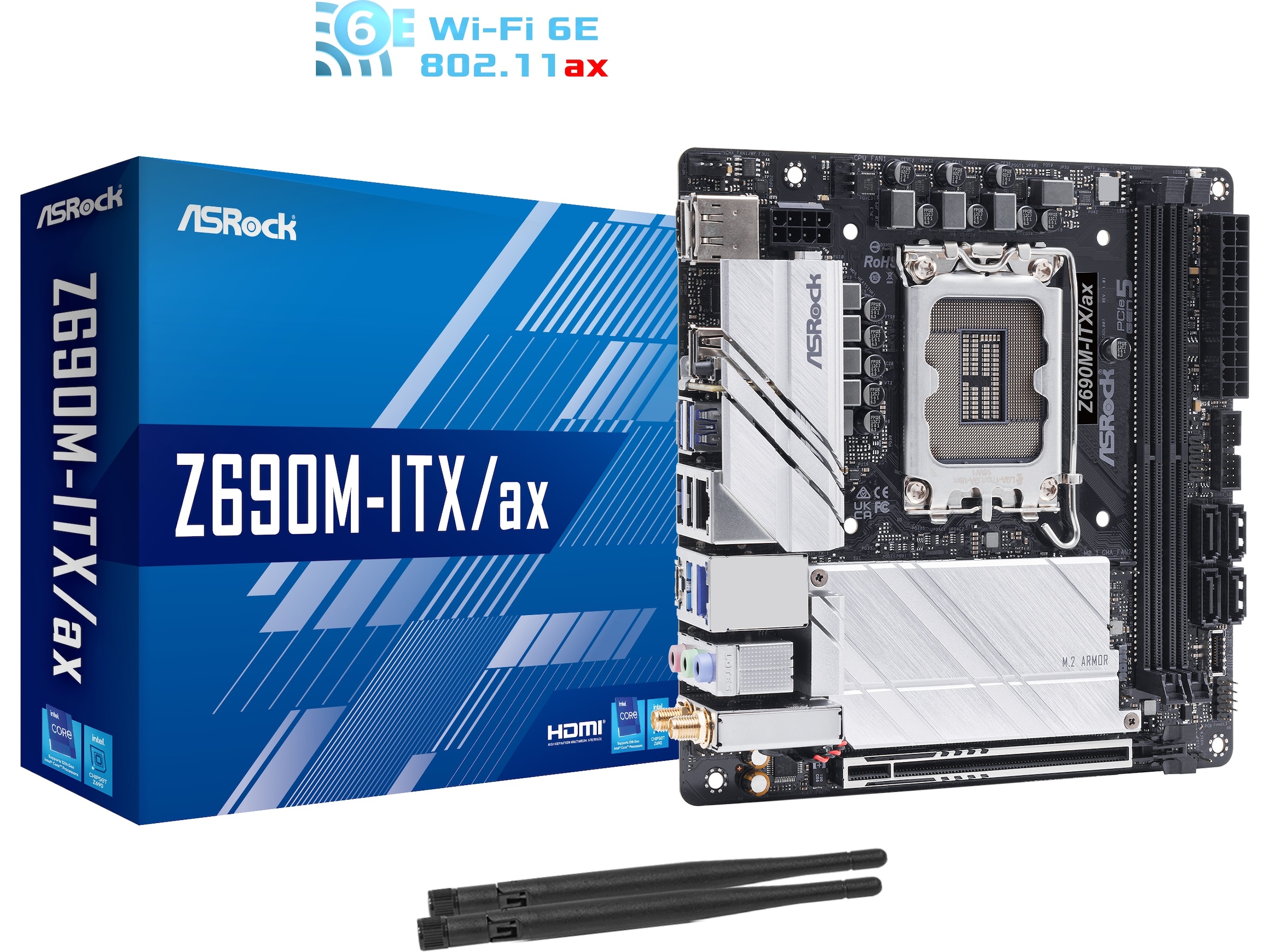

Wi-Fi 6E 802.11ax
WiFi 6E-tekniken har utökats till det helt nya 6GHz-spektrumbandet, vilket ger mer WiFi-kapacitet och ger en ännu bättre och snabbare internettrafik. Förutom att leverera högre hastigheter, förbättrar WiFi 6E även lägre latency och stödjer servicenivåer som motsvarar 5G-nätverk.

USB 3.2 Gen2x2 20Gbps (fram + bak)
Den senaste USB 3.2 Gen2x2 Type-C levererar upp till 20 Gbps dataöverföringshastighet, vilket är 2x så snabbt som föregående generation och ger ett blixtrande snabbt dataöverföringsgränssnitt med en vändbar USB Type-C-design som passar kontakten åt båda hållen.

BIOS Flashback
Få den mest bekväma BIOS-flashen med bara ett enkelt klick. Användare kan enkelt uppnå det senaste BIOS-stödet med USB och strömförsörjning, ingen CPU, RAM eller andra komponenter krävs.

Allmänt
Produktlinje ASRock
Modell Z690M-ITX/AX
Producentens garanti (månader) 24
EAN 4710483936180
Moderkort
Formfaktor Mini ITX
RAM-kortplatser 2 DIMM-kortplatser
Kompatibla processorkommentarer Stöder 12:e generationens Intel Core
Kretstyp Intel Z690
RAM-teknik som stöds DDR4 SDRAM
RAM-hastighet som stöds 5000 MHz (O.C.)
RAM som stöds (registrerad eller buffrad) Ej buffrad
Processor-socket LGA1700-uttag
Stöder Ram Integrity Check ECC (kör i icke-ECC-läge), Icke ECC
Strömkontakter 8-pin ATX12V-kontakt, 24-pin kontakt för huvudström
Moderkortegenskaper
Viloläge/väckning Wake on LAN (WOL)
BIOS-typ AMI
BIOS-egenskaper Stöd för ACPI 6,0, SMBIOS 2.7-support, UEFI BIOS
Hårdvaruegenskaper ASRock My Favorites in UEFI, Sapphire Black PCB, 8 Phase Power Design, Premium 60A Power Choke, ASRock Full Coverage M.2 Heatsink, Nahimic Audio Enhacer, ASRock Full HD UEFI, ASRock Easy Driver Installer, ASRock Super Alloy, 8 Layer PCB, Preboot eXecution Environment (PXE), Dr.MOS MOSFET, ASRock Instant Flash, ASRock APP Shop, High Density Glass Fabric PCB, ASRock A-Tuning, Intel Turbo Boost Max Technology 3.0, Energy Efficient Ethernet 802.3az, Nichicon 12K Black Caps, Digi Power Design, Intel Hybrid Technology, ASRock Steel Slots, ASRock Live Update, ASRock EZ Mode, ASRock Internet Flash, ESD Protection, ASRock Full Spike Protection, ASRock Easy RAID Installer, ASRock Hyper M.2
Hårdvaruövervakning överhettningsskydd för CPU, Chassistemperatur, Systemspänning, Varvräknare för CPU-fläkt, CPU-ledarspänning, CPU kärntemperatur, Varvräknare för chassifläkt
Gränssnitt
USB/FireWire-portkonfiguration (aktiv) 1 x USB-C Gen 2x2 + 4 x USB 3.2 Gen 2 + 2 x USB 2.0
Lagringsportar 4 x SATA-600 (RAID), 2 x Hyper M.2
USB/FireWire-portkonfiguration (sidhuvud) 1 x USB-C Gen 2x2 + 2 x USB 3.2 Gen 1 + 2 x USB 2.0
USB/FireWire USB 3.2 Gen 2, USB-C Gen 2x2, USB 3.2 Gen 1
Lagring Serial ATA-600 (RAID), Hyper M.2 socket
Videoutgång
Typ Grafikadapter (CPU krävs)
Ljudutgång
Ljud High Definition Audio (8-kanalig)
Standarder som följs HD-ljud
Audio Codec Realtek ALC897
Typ Ljudkort
Nätverk
Nätverksstyrenhet Intel I219V / Dragon RTL8125BG
Datalänkprotokoll 2.5 Gigabit Ethernet, IEEE 802.11a, Gigabit Ethernet, IEEE 802.11n, Bluetooth, Fast Ethernet, IEEE 802.11ax (Wi-Fi 6E), IEEE 802.11g, IEEE 802.11b, Ethernet, IEEE 802.11ac
Nätverk 2.5 Gigabit Ethernet, 802.11a/b/g/n/ac/ax, Gigabit Ethernet, Bluetooth
Kabeldetaljer
Medföljande kablar 2 x Seriell ATA-kabel
Diverse
Produkttyp Moderkort

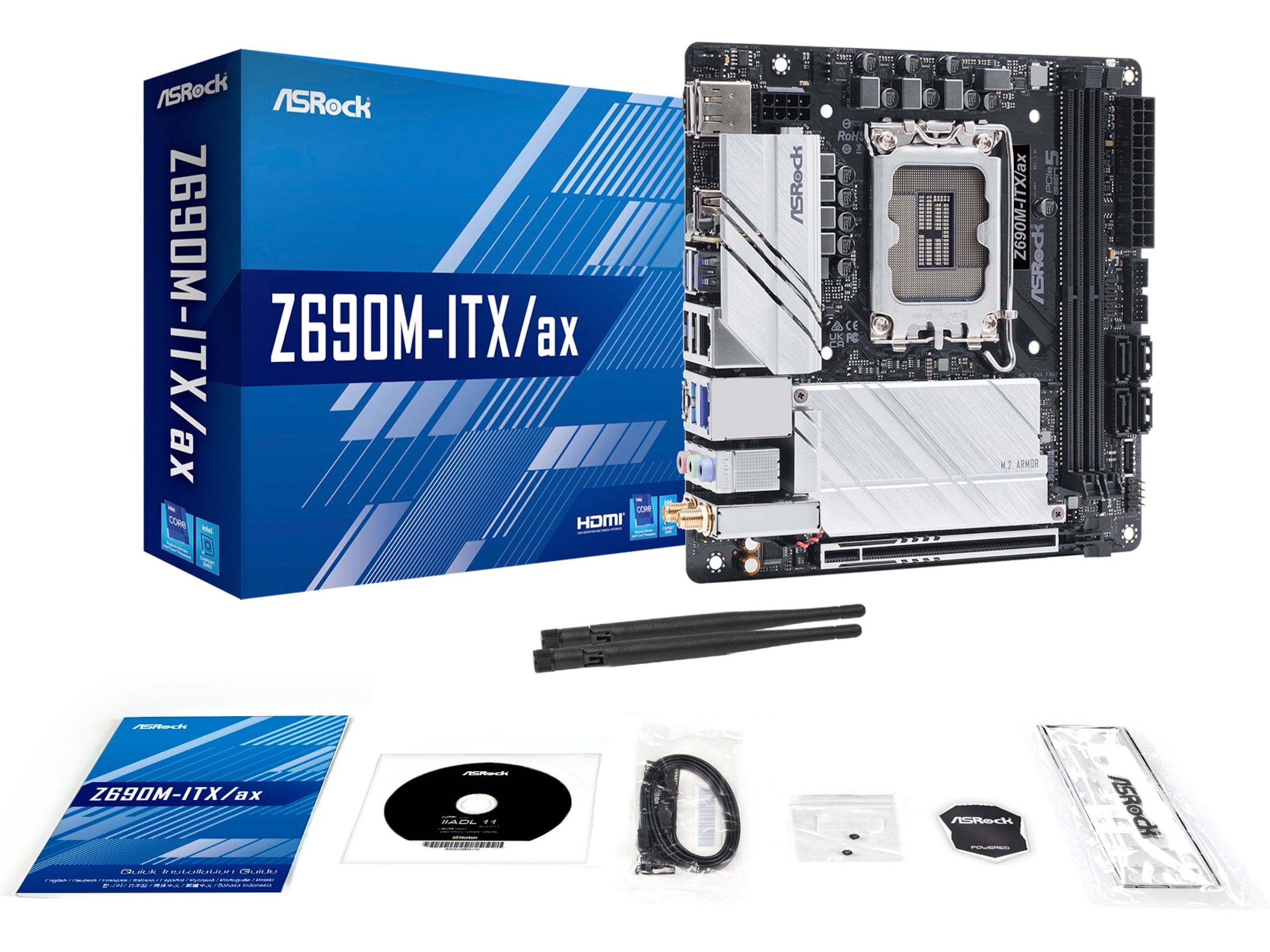

Inkluderade tillbehör 2 x ASRock WiFi 2.4/5/6 GHz Antennas, 2 x M.2-skruvar
Standarder som följs ErP Ready, DisplayPort 1.4, HDCP 2.3, FCC, EuP Ready
RAM
Egenskaper Stödda ECC-moduler körs i icke-ECC-läge, Minnesarkitektur med dubbel kanal, Intel Extreme Memory Profiles (XMP) 2.0
Expansionsuttag
Expansionskortplatser 1 x CPU, 1 x M.2 socket (för fjärrlös modul), 2 x DIMM 288-stift, 1 x PCIe 5.0 x16
Lagringsgränssnitt
Lagringsgränssnitt PCIe 4.0 -kontakter: 1 x M.2 - RAID 0 / RAID 1 / RAID 5, SATA-600 -kontakter: 4 x 7 pin Seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5, SATA-600 / PCIe 4.0 -kontakter: 1 x M.2 - RAID 0 / RAID 1 / RAID 5
Tillhandahållet gränssnitt

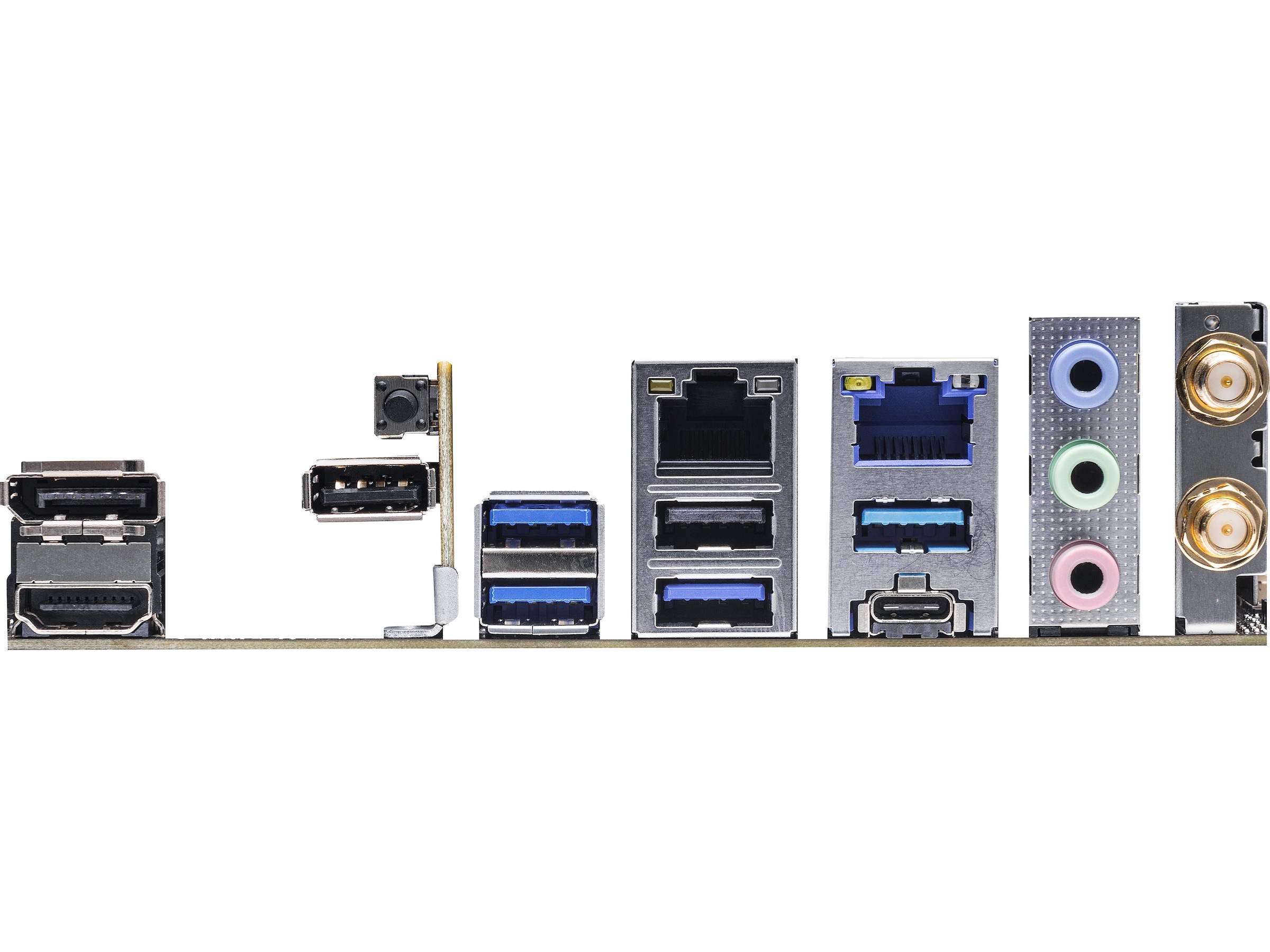

Gränssnitt 1 x LAN (2.5Gigabit Ethernet), 1 x ljudingång - mini-jack, 2 x USB 2.0, 1 x mikrofon - mini-jack, 1 x USB-C Gen2x2, 1 x ljudutgång - mini-jack, 1 x LAN (Gigabit Ethernet), 1 x HDMI, 1 x DisplayPort, 4 x USB 3.2 Gen 2
Interna gränssnitt
Interna gränssnitt 1 x ljud - header, 2 x USB 3.2 Gen 1 - header, 1 x USB-C Gen 2x2 - header, 2 x USB 2.0 - header
Programvara
Programvara inkluderad Antivirus (provversion), Google Chrome Browser, Google ChromeToolbar, ASRock A-Tuning, Drivrutiner och hjälpprogram, ASRock Dragon 2.5G LAN Software, ASRock Polychrome SYNC
