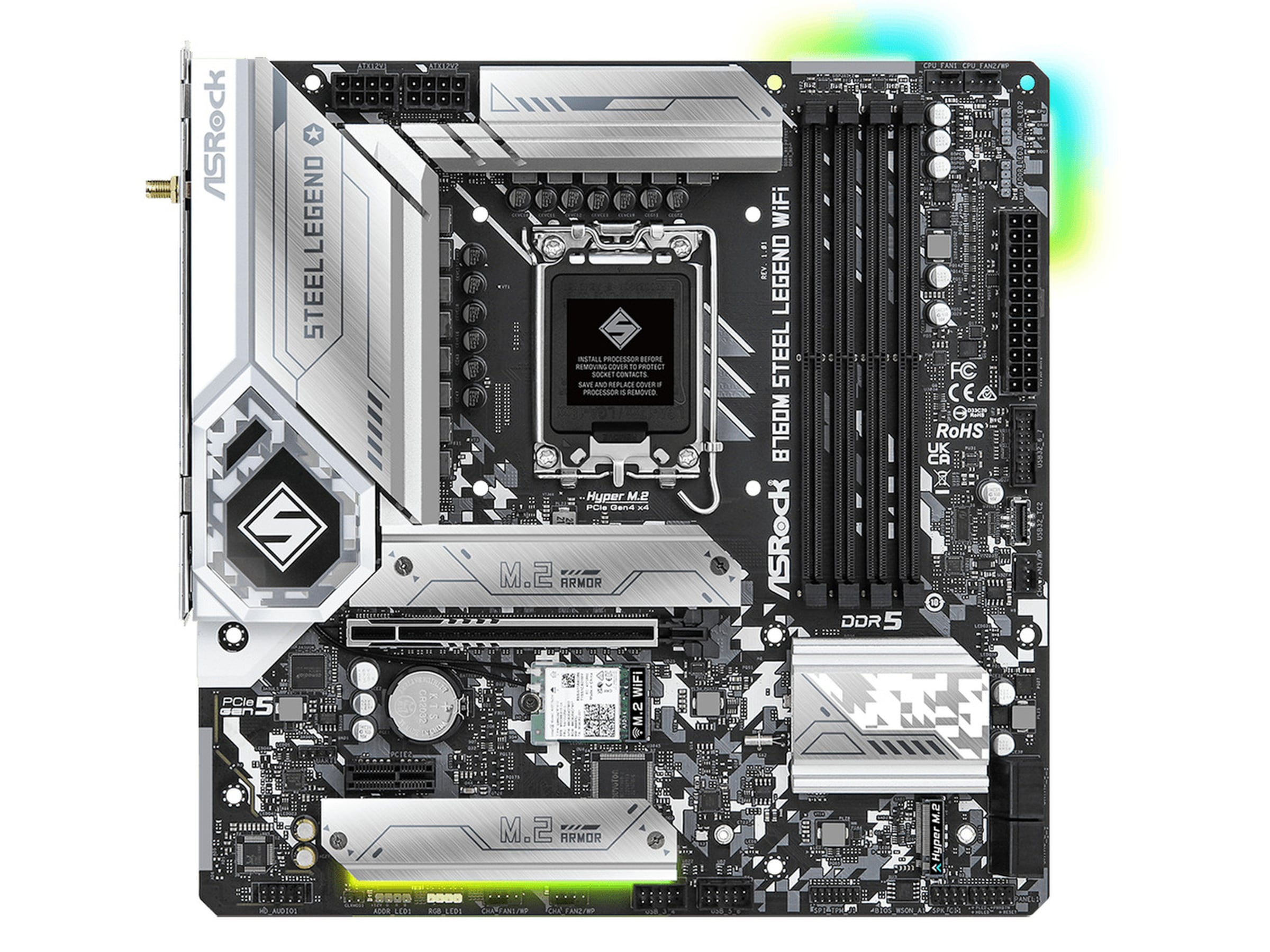

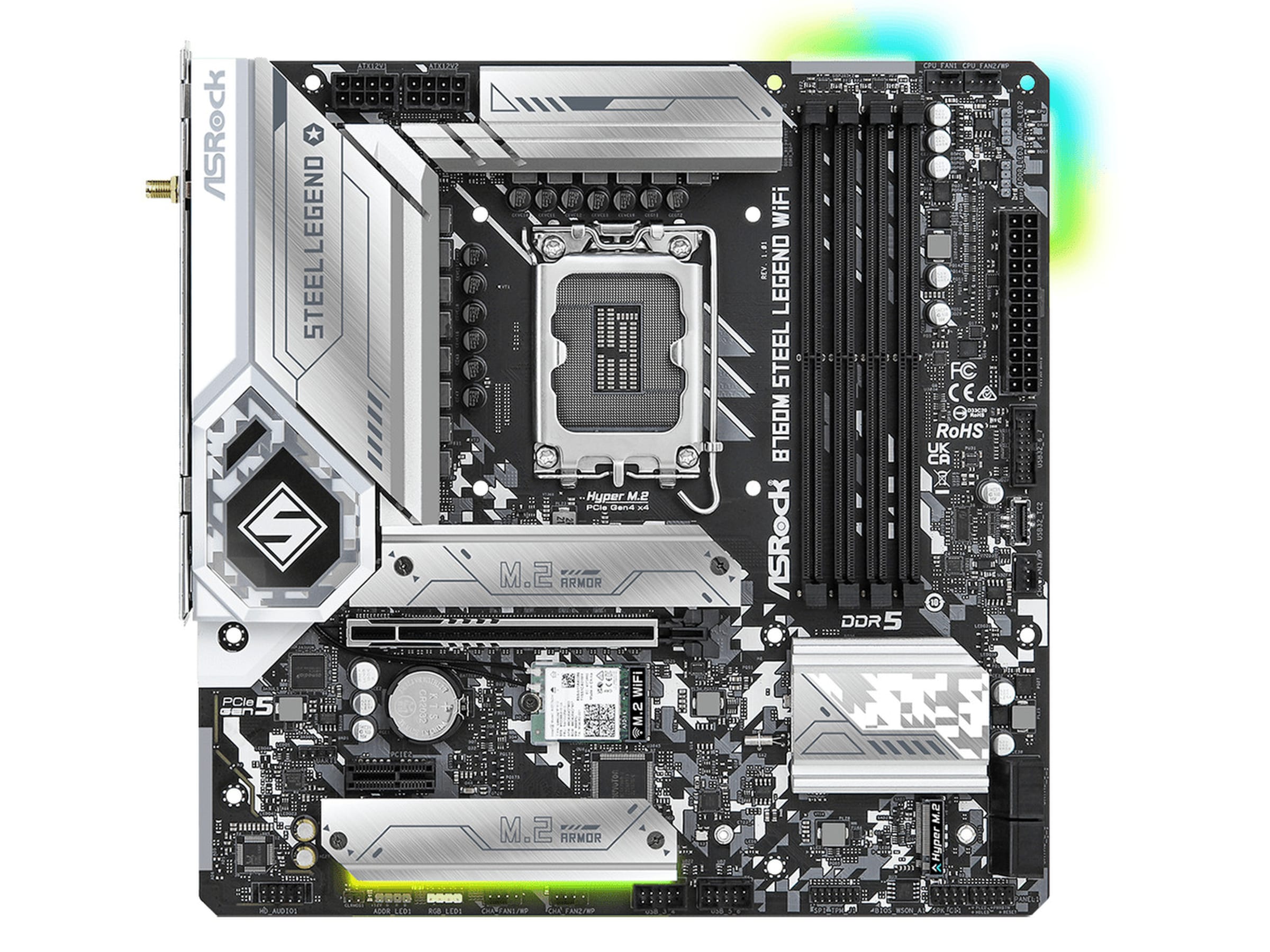

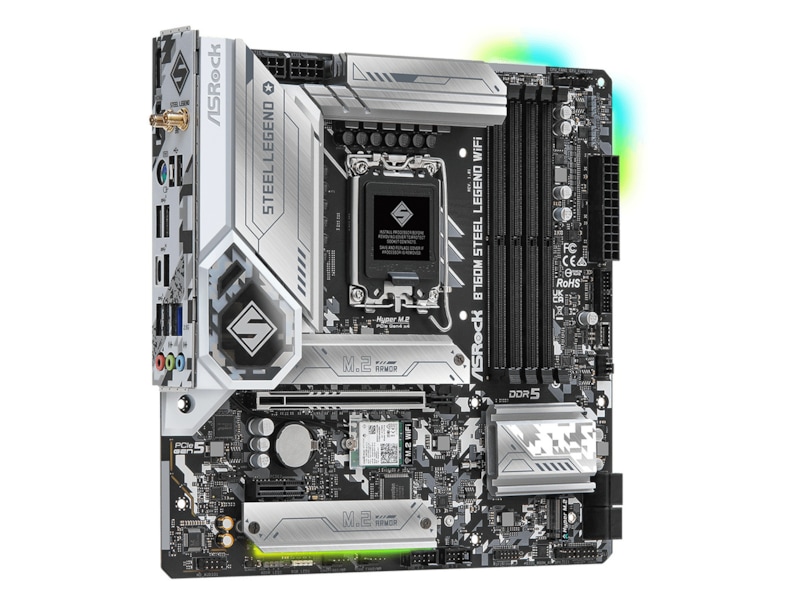

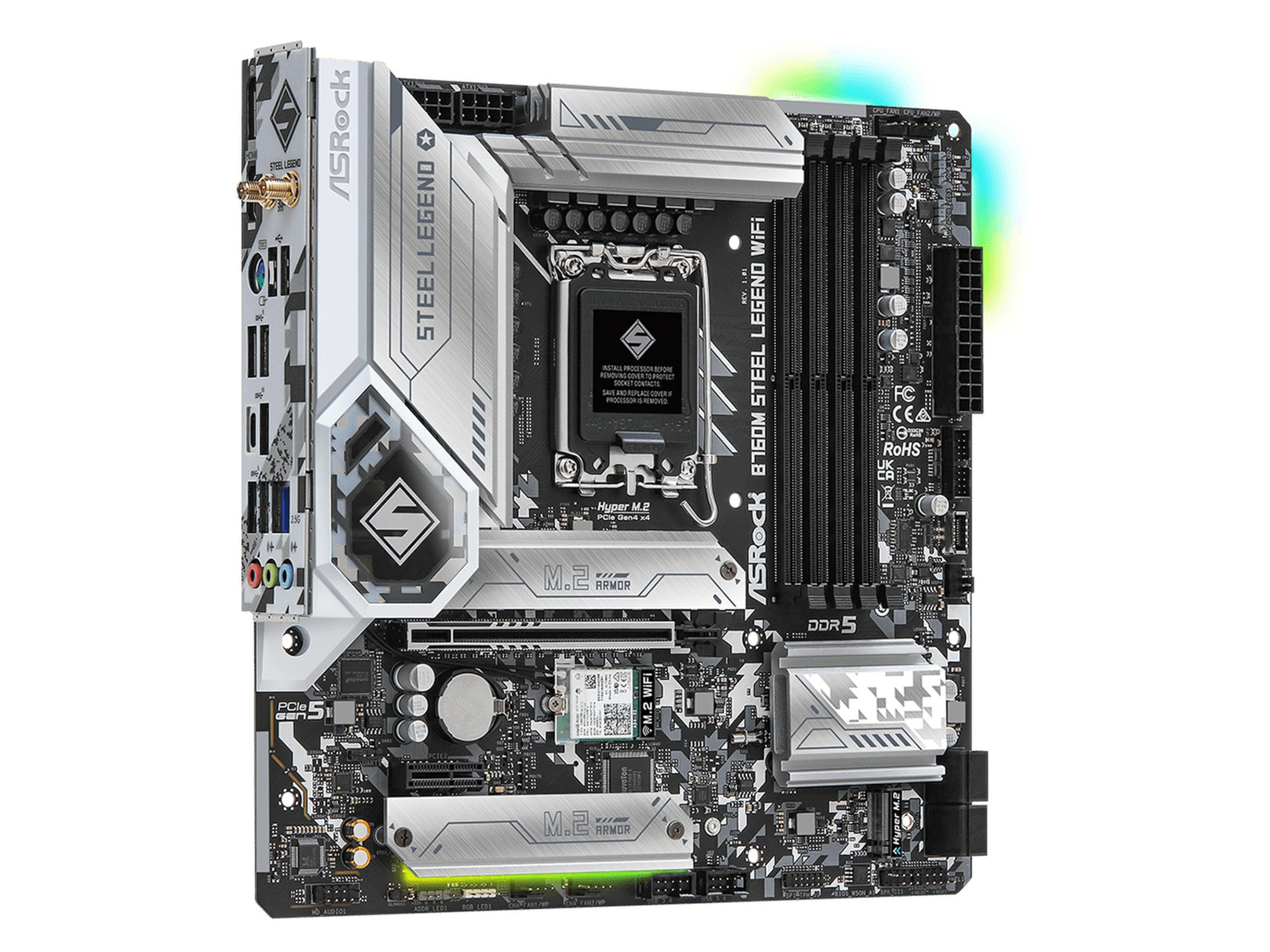

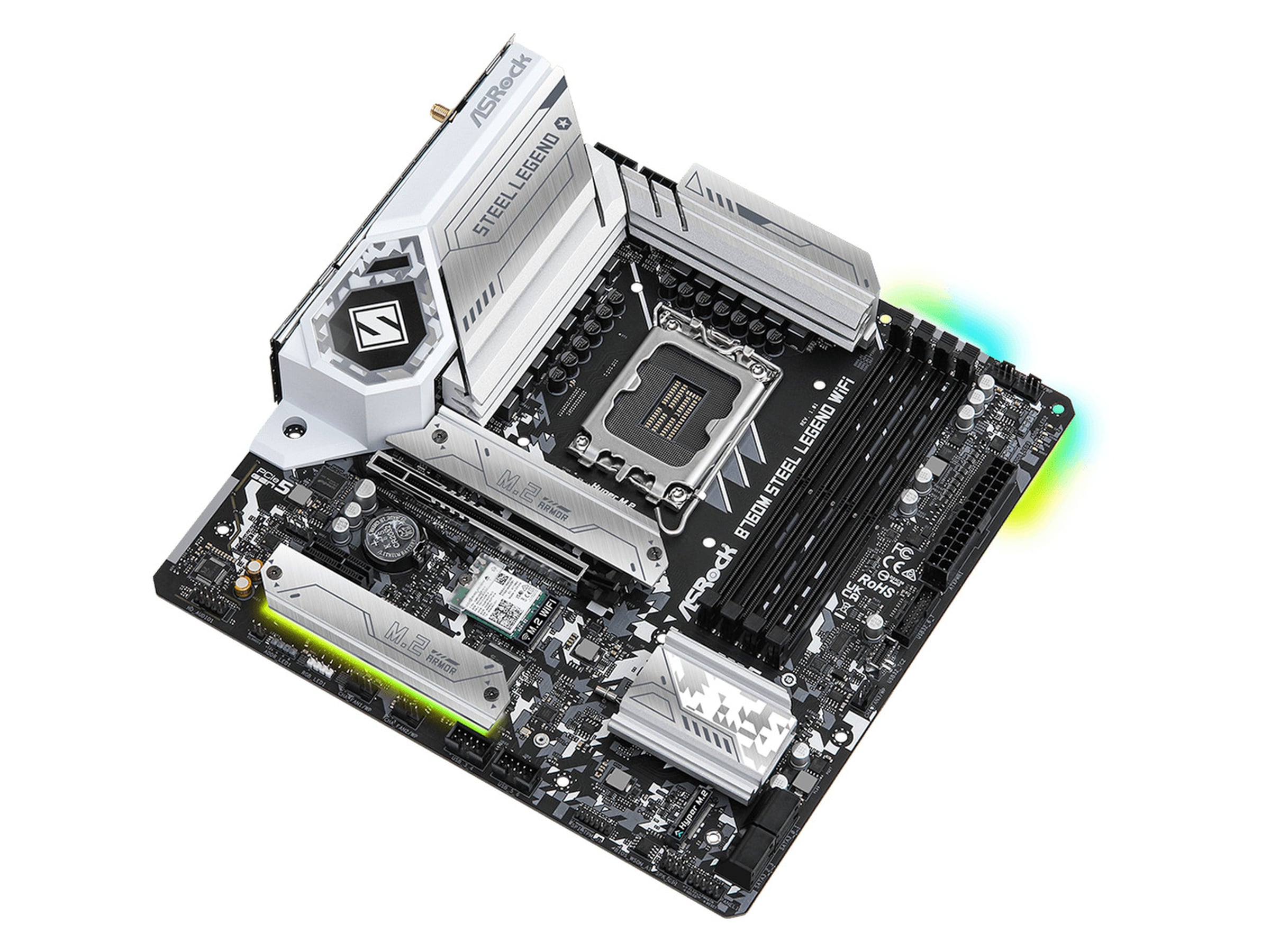

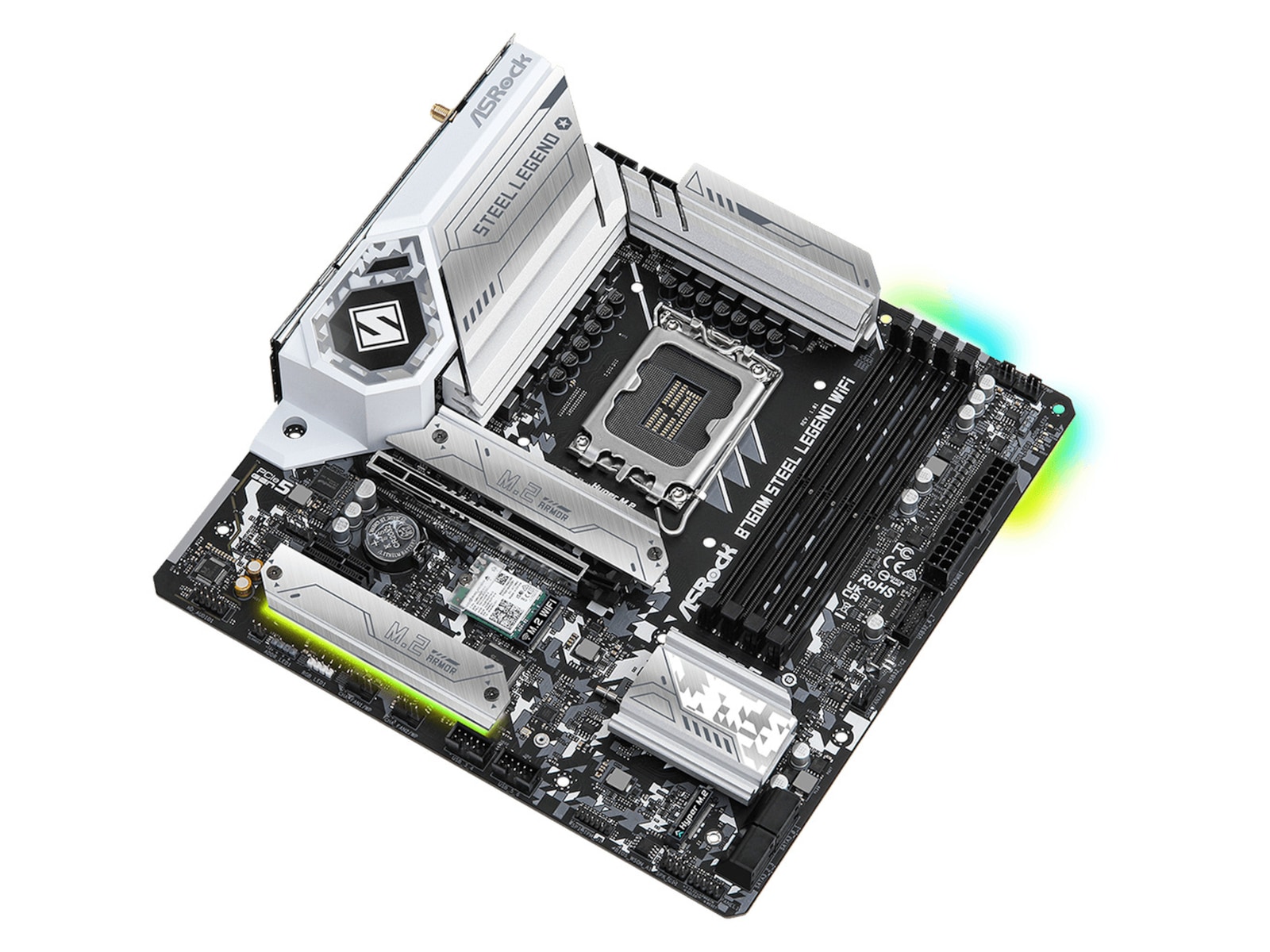

ASRock B760M Steel Legend WIFI
Tuff som stål
Sann Legend
Steel Legend representerar det filosofiska tillståndet av stenhård hållbarhet och oemotståndlig estetik. Steel Legend-serien är byggd kring de mest krävande specifikationer och funktioner och riktar sig till dagliga användare och vanliga entusiaster! Tillhandahåller ett starkt utbud av material/komponenter för att säkerställa en stabil och pålitlig prestanda.
Dr.MOS är den integrerade effektstegslösningen som är optimerad för synkron buck-set-down spänningstillämpning! Jämfört med traditionella diskreta MOSFET:er levererar den intelligent högre ström för varje fas, vilket ger förbättrade termiska resultat och en överlägsen prestanda.
Denna 6-lagers PCB ger stabila signalspår och effektformer som levererar lägre temperatur och högre energieffektivitet för minnesöverklockning! Således kan den stödja de senaste minnesmodulerna med den mest extrema minnesprestandan!
2 oz koppar inre lager som ger stabila signalspår och effektformer! Ger lägre temperatur och högre energieffektivitet för överklockning.
Stöd för DDR5 XMP & EXPO
ASRock kommer från designkonceptet "byggd för stabil och pålitlig" och kompromissar inte med några detaljer. Detta moderkort är byggt med material med låg förlust, entusiaster kan njuta av boosten av DDR5-minnesöverklockningsprestanda genom att aktivera de förtestade profilerna. Se till att minnesmodulerna är Intel® XMP/AMD EXPO™-kompatibla och att överklockning kan göras så överkomligt, tillfredsställande och absolut ingen svett alls.
* Det finns vissa risker med minnesöverklockning och kan påverka systemets stabilitet. Vänligen inse att överklockning bör göras på egen risk och bekostnad. Stödet för EXPO/XMP-profiler kan variera beroende på olika systemkonfigurationer, minnesmoduler och moderkortsmodeller. Se Memory QVL för den kompletta supportlistan.
DDR5-minne med skyddskrets
På grund av den unika elektriska arkitekturen hos DDR5 DIMM finns det en stor risk att skada minnesmodulen om nätströmmen inte kopplas bort ordentligt under borttagning eller installation. För att förhindra detta har ASRock implementerat en problemfri skyddskrets på varje DDR5-moderkort, vilket minskar risken för att skada din minnesmodul.

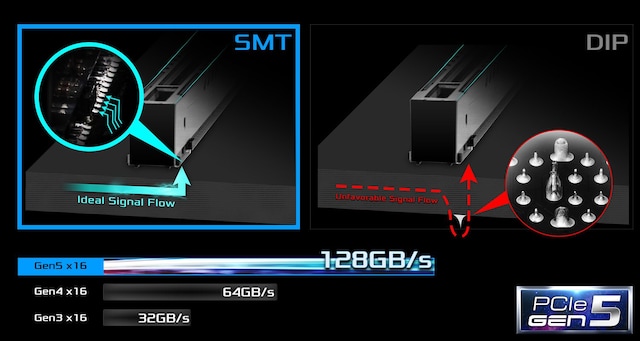

PCIe 5.0 + Surface-Mount Tech
Jämfört med konventionella PCIe-kortplatser i DIP-stil förbättrar PCIe-kortplatsen i SMT-typ signalflödet och maximerar stabiliteten under hög hastighet, vilket är ett viktigt genombrott för att fullt ut stödja belysningshastigheten för den senaste PCIe 5.0-standarden. Denna senaste PCI Express 5.0 kan uppnå en hisnande bandbredd på 128 GBps, och frigöra den fulla potentialen hos framtida avancerade grafikkort.
Spår i förstärkt stål
[PCIe 5.0 Version]
Det förstärkta stålfacket kan stödja PCI Express 5.0-standarden. De olika förmånerna inkluderar: ✔ Extra förankringspunkter ✔ Starkare spärr ✔ Säkerställ signalstabilitet ✔ Se till att tunga grafikkort är välinstallerade.
Höghastighets M.2-lösning (PCIe Gen4 x4)
Den stöder PCI Express 4.0 M.2 SSD-diskar och kan prestera dubbelt så hög hastighet som den tidigare tredje generationen, vilket ger en blixtsnabb dataöverföring.
Dragon 2,5 Gb/s LAN
Den intelligenta LAN-plattformen på 2,5 Gb/s är byggd för maximal nätverksprestanda för att möta de höga kraven från hemnätverk, innehållsskapare, onlinespelare och högkvalitativ strömmande media. Öka nätverksprestandan upp till 2,5 gånger bandbredden jämfört med standard gigabit Ethernet, för att få en snabbare och kompromisslös anslutningsupplevelse för spel, filöverföringar och säkerhetskopiering.
WiFi 6E-tekniken har utökats till det helt nya 6GHz-spektrumbandet, vilket ger mer WiFi-kapacitet och ger en ännu bättre och snabbare internettrafik. Förutom att leverera högre hastigheter, förbättrar WiFi 6E även lägre latency och stödjer servicenivåer som motsvarar 5G-nätverk.
*Tillgängligheten för Wi-Fi 6E (6GHz) kan variera mellan olika länder.
SMA-kabel är lätt att tappa, detta är en oacceptabel situation för alla användare. Nu fixade vi det här problemet med en liten Key-E-modulkåpa.
Dubbel USB 3.2 Gen2 (Typ-A + Typ-C)
Detta moderkort har ett par inbyggda Type-A och Type-C USB 3.2 Gen2-portar byggda på den bakre i/o för att stödja nästa generations USB 3.2 Gen2-enheter och för att leverera upp till 10 Gbps dataöverföringshastigheter.
*Laddningshastigheten kan variera beroende på kontrollprotokollet, se till att din enhet kan stödja 3.0A-laddning.
24-pin kontakt för huvudström, 2 x 8-stifts ATX12V-kontakter

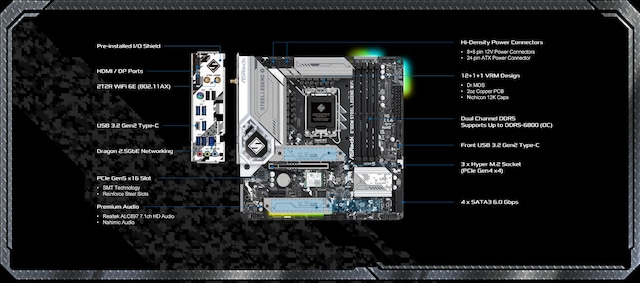

Moderkortegenskaper
BIOS-typ
AMI
BIOS-egenskaper
UEFI BIOS
Hårdvaruegenskaper
6 Layer PCB, ESD Protection, 2oz Copper PCB, 12+1+1 Phase Power Design, Nichicon 12K Black Caps, ASRock Instant Flash, ASRock Full HD UEFI, Förstärkta PCIe-platser, ASRock POST Status Checker (PSC), ASRock EZ Mode, ASRock My Favorites in UEFI, Surface Mount Technology (SMT), Dr.MOS MOSFET, 15µ Gold Contact, ASRock Auto Driver Installer, 50 A strömsteg, ASRock RGB LED, Hi-Density Power Connectors, Stöd för ASRock 13.3" sidopanelskit, ASRock Easy RAID Installer, Förmonterat I/O-skydd
Gränssnitt
Lagringsportar
4 x SATA-600 (RAID), 3 x Hyper M.2
USB/FireWire-portkonfiguration (aktiv)
1 x USB-C 3.2 Gen 2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 2 x USB 2.0
USB/FireWire-portkonfiguration (sidhuvud)
1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0
USB/FireWire
USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C 3.2 Gen2
Lagring
Hyper M.2 socket, Serial ATA-600 (RAID)
Videoutgång
Typ
Grafikadapter (CPU krävs)
Ljudutgång
Audio Codec
Realtek ALC897
Typ
Ljudkort
Standarder som följs
HD-ljud
Ljud
High Definition Audio (8-kanalig)
Nätverk
Bluetooth
Ja
Nätverksstyrenhet
Dragon RTL8125BG
Nätverk
2.5 Gigabit Ethernet, Bluetooth 5.3, 802.11a/b/g/n/ac/ax (Wi-Fi 6E)

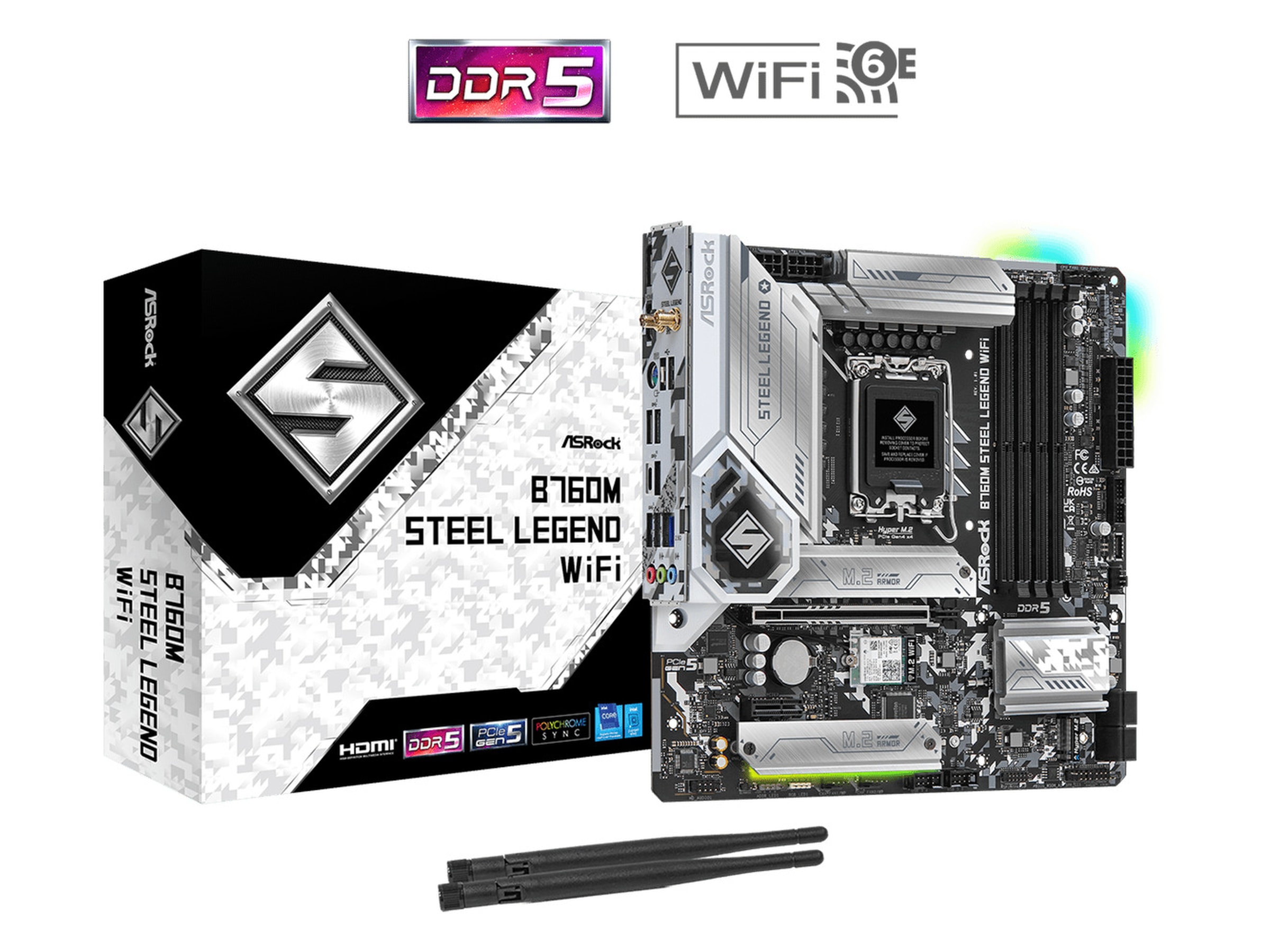

3 x återvändsgränd för M.2 sockel, 3 x M.2-skruvar, 2 x ASRock WiFi 2.4/5/6 GHz Antennas
RAM
Egenskaper
Intel Extreme Memory Profiles (XMP) 3.0, Minnesarkitektur med dubbel kanal
Expansionsuttag
Expansionskortplatser
1 x PCIe 5.0 x16, 4 x DIMM 288-stift, 3 x M.2 socket (2260/2280 M.2 Key M-plats), 1 x PCIe 4.0 x1, 1 x CPU, 1 x M.2 socket (2230 M.2 Key E-plats)
Lagringsgränssnitt
Lagringsgränssnitt
SATA-600 -kontakter: 4 x 7 pin Seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5, PCIe 4.0 -kontakter: 3 x M.2
Tillhandahållet gränssnitt
Gränssnitt

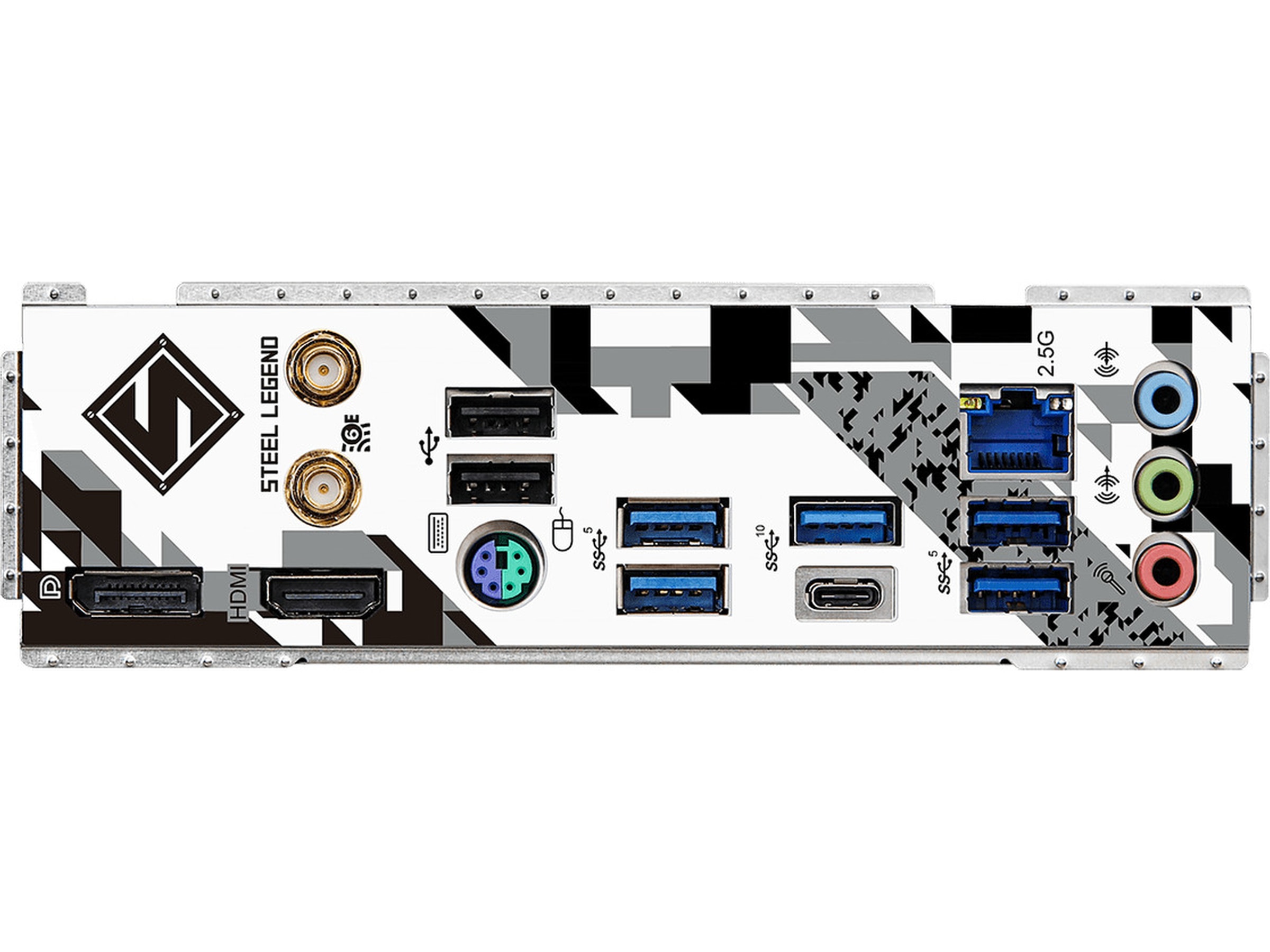

1 x USB 3.2 Gen 2, 1 x DisplayPort, 1 x HDMI, 2 x antenn, 1 x LAN (2.5Gigabit Ethernet), 1 x mikrofon - mini-jack, 1 x PS/2-tangentbord/mus, 4 x USB 3.2 Gen 1, 1 x ljudutgång - mini-jack, 2 x USB 2.0, 1 x ljudingång - mini-jack, 1 x USB-C 3.2 Gen 2
Interna gränssnitt
Interna gränssnitt
1 x ljud - header, 1 x högtalare - header, 2 x USB 3.2 Gen 1 - header, 4 x USB 2.0 - header, 1 x SPI - header, 1 x Embedded DisplayPort (eDP) - header, 1 x USB-C 3.2 Gen 2 - header
Programvara
Programvara inkluderad
ASRock A-Tuning, ASRock Dragon 2.5G LAN Software
